Hậu kỳ (post-processing)

Hậu kỳ là áp shader lên cả khung hình sau khi đã vẽ xong: làm mờ, CRT, viền tối (vignette), đổi màu...

Các hiệu ứng hay dùng đã có sẵn, không cần viết shader: xem Hiệu ứng dựng sẵn ở cuối trang. Phần đầu trang dành cho khi bạn muốn tự viết shader.

Nguyên tắc:

flowchart LR
  A[Vẽ cảnh<br/>vào render texture]:::render --> B[Vẽ render texture<br/>ra màn hình<br/>qua shader]:::engine

Render texture là một ảnh ngoài màn hình. Bạn vẽ cảnh vào nó, rồi vẽ nó ra màn hình với một shader bật lên. Shader chạy trên từng pixel của cả cảnh.

Các shader dựng sẵn được biên dịch lúc game khởi động, không phải lúc bật hiệu ứng lần đầu, nên mở menu tạm dừng với blur không làm khựng frame. blur từ 3 pixel trở lên chạy ở nửa độ phân giải (chỉ chạm một phần tư số pixel) rồi phóng lại; nhỏ hơn thì chạy ở độ phân giải đầy đủ.

Ví dụ

#include <njin.h>

namespace {
njin::texture_handle player_tex;
njin::render_texture_handle scene;
njin::shader_handle effect;

void load(njin::context &ctx) {
  const njin::vec2 size = njin::screen_size(ctx);
  scene = njin::render_texture_load(ctx, (njin::u32)size.x, (njin::u32)size.y);
  player_tex = njin::texture_load(ctx, "assets/player.png");
  effect = njin::shader_load(ctx, nullptr, "assets/shaders/crt.fs");
}

// Bước 1: vẽ cảnh vào render texture. Đặt ở phase_post_update vì
// render_texture_begin đặt lại phép biến đổi của camera.
void draw_scene(njin::context &ctx) {
  const njin::rgba black{0.0f, 0.0f, 0.0f, 1.0f};
  const njin::rgba white{1.0f, 1.0f, 1.0f, 1.0f};

  njin::render_texture_begin(ctx, scene, black); // xóa đen rồi vẽ
  njin::texture_draw(ctx, player_tex, {100.0f, 100.0f}, white);
  njin::render_texture_end(ctx);
}

// Bước 2: vẽ render texture ra màn hình qua shader hậu kỳ.
void present(njin::context &ctx) {
  const njin::rgba white{1.0f, 1.0f, 1.0f, 1.0f};

  njin::shader_set_f32(ctx, effect, "time", njin::elapsed(ctx));
  njin::shader_begin(ctx, effect);
  njin::render_texture_draw(ctx, scene, {0.0f, 0.0f}, white);
  njin::shader_end(ctx);
}

void setup(njin::context &ctx) {
  njin::ecs_register(ctx, njin::phase_startup, load);
  njin::ecs_register(ctx, njin::phase_post_update, draw_scene);
  njin::ecs_register(ctx, njin::phase_post_render, present); // không gian màn hình
}
} // namespace

njin::mod_desc post_fx_module() {
  return {.name = "post_fx", .setup = setup};
}

Hai bước ở hai phase khác nhau:

Bước	Phase	Vì sao
Vẽ cảnh vào render texture	phase_post_update	njin::render_texture_begin() đặt lại phép biến đổi của camera nên không được gọi trong lúc camera đang bật
Vẽ render texture ra màn hình	phase_post_render	Đây là không gian màn hình, không có camera, nên ảnh phủ đúng cả cửa sổ

Các hàm

Hàm	Việc làm
njin::render_texture_load()	Tạo render texture với kích thước cho trước
njin::render_texture_begin()	Bắt đầu vẽ vào nó. Có bản nhận thêm màu để xóa trước
njin::render_texture_end()	Kết thúc vẽ vào nó
njin::render_texture_draw()	Vẽ nội dung của nó ra, theo đúng chiều
njin::render_texture_size()	Kích thước (pixel)
njin::render_texture_unload()	Giải phóng

Kích thước thường bằng njin::screen_size(). Nếu đổi kích thước cửa sổ, hãy tạo lại render texture.

Hậu kỳ cho cả thế giới qua camera

Cách trên áp hậu kỳ lên những thứ bạn tự vẽ vào render texture. Muốn áp lên toàn bộ thế giới mà camera đang vẽ (sprite, tilemap, mọi thứ trong phase_render), chỉ cần một dòng:

njin::camera_set_post_shader(ctx, effect);         // bật
njin::camera_set_post_shader(ctx, njin::shader_handle{}); // tắt

Engine vẽ thế giới vào một ảnh ngoài màn hình có kích thước bằng cửa sổ (tự tạo lại khi cửa sổ đổi kích thước), rồi vẽ ảnh đó ra màn hình qua shader. UI trong phase_post_render vẽ sau đó nên không bị ảnh hưởng. Đặt uniform như bình thường bằng các hàm shader_set_*().

Shader hậu kỳ đọc được thêm ảnh phụ (bảng màu, nhiễu) và mảng uniform (danh sách đèn): xem Shader nâng cao: ảnh phụ, mảng uniform, ánh sáng, có ví dụ đêm với đèn, hoàng hôn bằng bảng màu và sương mù bằng nhiễu.

Hiệu ứng dựng sẵn

njin::post_fx_set() bật các hiệu ứng có sẵn lên toàn bộ thế giới, không cần viết shader. Giống shader ở trên, chúng không đụng đến UI trong phase_post_render.

#include <njin.h>

namespace {
struct player_state {
  njin::i32 hp = 10;
  njin::i32 max_hp = 10;
  bool paused = false;
  njin::f32 pause_blend = 0.0f; // 0 đang chơi, 1 menu pause hiện hẳn
};
player_state p;

void update(njin::context &ctx) {
  if (njin::key_pressed(ctx, njin::key_p)) {
    p.paused = !p.paused;
    njin::time_set_paused(ctx, p.paused);
  }
  // Chuyển mượt vào và ra menu pause, theo giờ thật vì game đang dừng.
  const njin::f32 step = njin::delta_real(ctx) * 4.0f;
  p.pause_blend = njin::move_toward(p.pause_blend, p.paused ? 1.0f : 0.0f, step);

  // Máu càng thấp, viền đỏ càng đậm.
  njin::post_fx hurt = njin::post::hurt();
  const njin::f32 lost = 1.0f - (njin::f32)p.hp / (njin::f32)p.max_hp;
  hurt.vignette *= lost;
  hurt.saturation = njin::lerp(1.0f, hurt.saturation, lost);

  njin::post_fx_set(ctx, njin::post_fx_lerp(hurt, njin::post::paused(), p.pause_blend));
}

void setup(njin::context &ctx) {
  njin::ecs_register(ctx, njin::phase_update, update);
}
} // namespace

njin::mod_desc post_builtin_module() { return {.name = "post_builtin", .setup = setup}; }

Hiệu ứng	Trường	Tắt khi
Chỉnh màu	brightness, contrast, saturation, sepia, tint	0, 1, 1, 0, trắng
Vignette (tối viền)	vignette, vignette_radius, vignette_softness, vignette_color	vignette = 0
Bloom (quầng sáng)	bloom, bloom_threshold, bloom_radius	bloom = 0
Làm mờ	blur (pixel)	0
Độ sâu trường ảnh (3D)	dof (pixel), dof_focus, dof_range, dof_falloff, dof_center, dof_radius, dof_haze	dof = 0
Tách màu	chromatic (pixel)	0
Sọc CRT	scanlines, scanline_size	scanlines = 0
Cong CRT	crt_curve	0
Pixel hóa	pixelate (cỡ ô, pixel)	dưới 2
Nhiễu hạt	grain	0

Ảnh dưới đây chụp từ njin_render_demo: không hậu kỳ, rồi bật CRT (phím 6), bloom (phím 5) và blur (phím 4). Bloom chỉ lộ ra ở chỗ có vùng sáng, nên ảnh của nó ghép hai bản (tắt và bật) của một cảnh có hạt sáng.

Không hậu kỳ

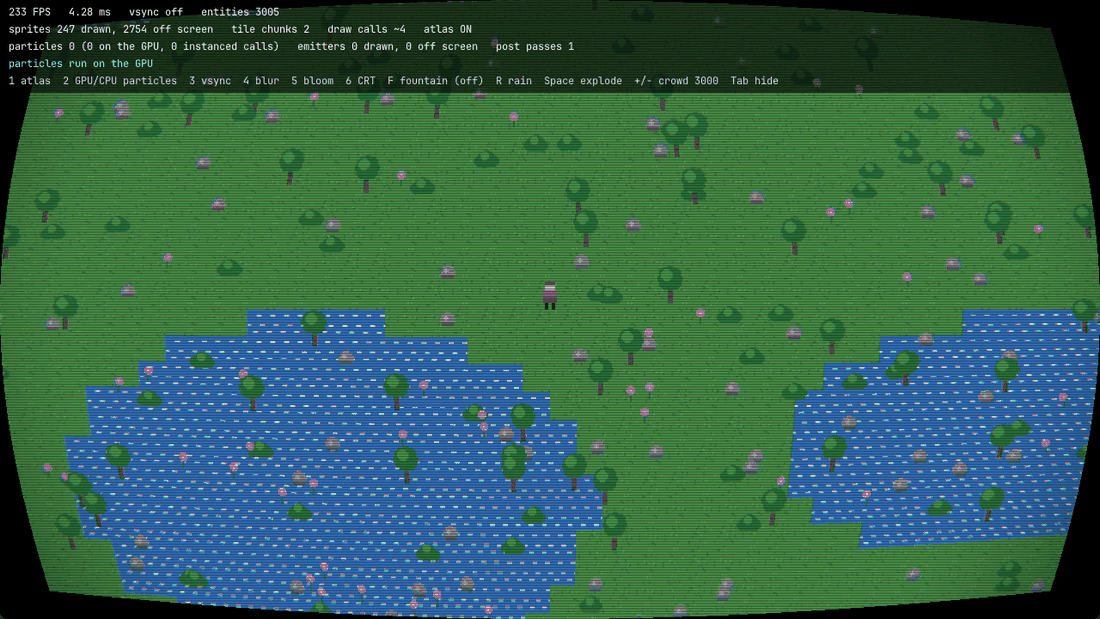

CRT (phím 6): sọc ngang và màn hình cong ở các cạnh

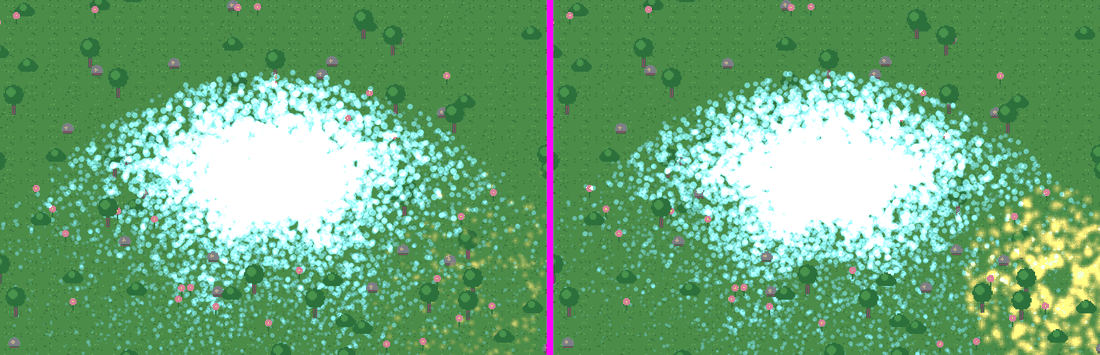

Bloom (phím 5), cùng một cảnh: trái là tắt, phải là bật. Vùng sáng tỏa ra xung quanh, thấy rõ nhất ở cụm hạt vàng góc dưới phải, và quầng xanh quanh đài phun rộng hơn

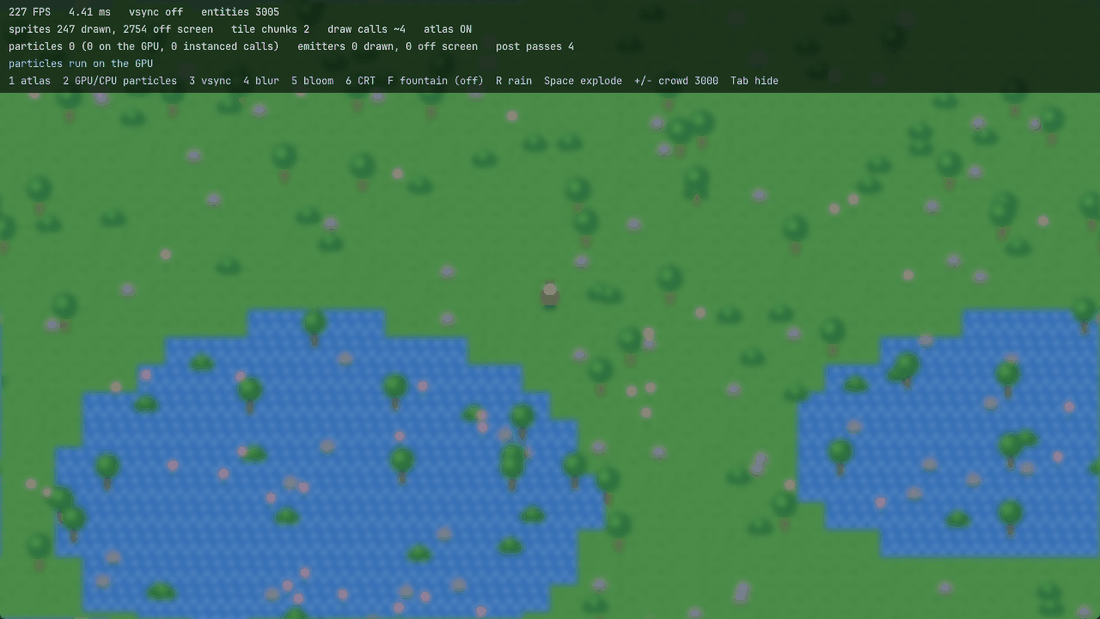

Blur: làm mờ cả cảnh

Bộ có sẵn trong namespace njin::post: njin::post::crt(), njin::post::noir(), njin::post::vintage(), njin::post::dream(), njin::post::glow(), njin::post::retro(), njin::post::hurt(), njin::post::paused().

Độ sâu trường ảnh

dof làm mờ những gì gần hơn hay xa hơn một khoảng cách, như ống kính máy ảnh lấy nét: nét trong khoảng dof_focus ± dof_range, rồi mờ dần trên quãng dof_falloff tới mức dof pixel. Engine đọc độ sâu mà lần vẽ 3D (begin_3d() ... end_3d()) của frame để lại, nên hiệu ứng chỉ áp cho cảnh 3D; frame không vẽ 3D thì bỏ qua. Khoảng cách đo theo hướng nhìn của camera, bằng đơn vị 3D.

Lấy nét vào một vật: khoảng cách là hình chiếu của vector từ camera tới vật lên hướng nhìn.

const njin::vec3 look = njin::normalize(cam.target - cam.position);
njin::post_fx fx{};
fx.dof = 7.0f;                                     // mờ nhất 7 pixel
fx.dof_focus = njin::dot(hero_pos - cam.position, look);
fx.dof_range = 2.0f;                               // nét trong ±2 đơn vị quanh vật
fx.dof_falloff = 6.0f;                             // mờ dần trên 6 đơn vị tiếp theo
njin::post_fx_set(ctx, fx);

Lấy nét quanh một điểm thay vì theo khoảng cách tới camera: đặt dof_radius > 0. Độ nét khi đó tính theo khoảng cách từ mỗi điểm của cảnh tới dof_center (engine dựng lại vị trí thế giới của từng pixel từ độ sâu), nên vùng nét là một quả cầu quanh vật, nhìn từ trên xuống là một vòng tròn, mờ dần trên dof_falloff. dof_haze phủ thêm một màu lên phần ngoài tiêu điểm, đậm theo độ mờ, như sương.

njin::post_fx fx{};
fx.dof = 7.0f;
fx.dof_center = house_pos;                   // tâm vùng nét, đơn vị 3D
fx.dof_radius = 2.5f;                        // nét trong 2,5 đơn vị quanh nó
fx.dof_falloff = 4.0f;                       // mờ dần trên 4 đơn vị tiếp theo
fx.dof_haze = {0.8f, 0.8f, 0.78f, 0.35f};    // sương màu trời, đậm 35% ở chỗ mờ nhất
njin::post_fx_set(ctx, fx);

Cảnh được làm mờ một lần ở nửa kích thước rồi trộn với ảnh nét theo độ sâu từng pixel: bốn lượt vẽ toàn màn hình, như blur rộng. UI vẽ trong phase_post_render không bị mờ.

Thứ tự áp:

flowchart LR
  A[Thế giới]:::render --> B[blur]:::engine --> B2[độ sâu trường ảnh]:::engine --> C[bloom]:::engine --> D["một lượt: cong CRT,<br/>pixel hóa, tách màu,<br/>chỉnh màu, sọc,<br/>vignette, nhiễu"]:::engine --> E[shader riêng<br/>của game]:::render --> F[Màn hình]:::once

Bloom, blur và độ sâu trường ảnh tốn thêm vài lượt vẽ toàn màn hình; các hiệu ứng còn lại gộp trong một lượt nên gần như miễn phí. Mọi trường sửa được mỗi frame: njin::post_fx_lerp() giúp chuyển mượt giữa hai bộ.
