Ánh sáng 2D (PBR)

njin có sẵn ánh sáng 2D dựa trên vật lý (PBR): đèn điểm, đèn nón, đèn hướng, ánh sáng nền, bóng đổ mềm, normal map, vật liệu (độ kim loại, độ nhám, che khuất), phát sáng và tonemap. Bật lên là cả thế giới, sprite lẫn tilemap, được chiếu sáng, không cần viết shader.

Cần biết trước: Sprite và animation, Camera và Entity, component và event. Chạy njin_render_demo rồi bấm phím L để xem mọi thứ dưới đây. njin_lighting_demo tách từng trường hợp ra một phòng riêng (12 phòng: các loại đèn, size và bóng mềm, các hình vật chắn, tường từ tilemap, bóng từ sprite, bề mặt PBR, màu và tonemap, nhiều đèn, platformer nhìn ngang), có ghi ngay trên màn hình cần nhìn gì và dòng code tạo ra nó; mỗi phòng là một hàm trong src/games/lighting_demo/rooms_*.cpp.

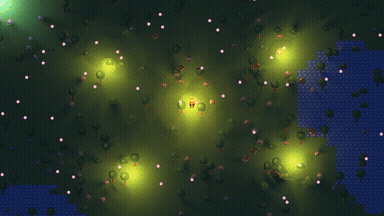

Đêm trong rừng (njin_render_demo, phím L): đuốc của nhân vật chập chờn, bốn đèn cố định, thân mỗi cây đổ bóng từng pixel, hoa tự phát sáng. Quả cầu vàng là kim loại nên phản chiếu đèn khác gỗ và cỏ

Nó dựa trên những gì

Phần	Theo
BRDF của mỗi đèn: khuếch tán Lambert + phản xạ gương Cook-Torrance (phân bố GGX với alpha = roughness^2, che khuất Smith-Schlick với k = (r + 1)^2 / 8, Fresnel-Schlick, kD = (1 - F)(1 - metallic))	pbr.fs trong ví dụ shaders_basic_pbr của raylib: cùng công thức, nên art làm cho ví dụ đó dùng lại được
Bản đồ vật liệu xếp kênh MRA: R metallic, G roughness, B ambient occlusion	Cách xếp trong ví dụ đó
Bóng đổ từng pixel từ alpha của sprite: bản đồ vật chắn, bản đồ bóng 1D theo góc, làm mờ theo khoảng cách	Bài 2D Pixel-Perfect Shadows của mattdesl, thêm tính vùng nửa tối kiểu PCSS
Bóng đổ từ đa giác (hình bất kỳ, tường mỏng, ô tilemap), vùng nửa tối tính chính xác	Ý tưởng khối bóng (shadow volume) của ví dụ shapes_top_down_lights của raylib; vùng nửa tối theo bài 2D Lighting with Soft Shadows của Scott Lembcke: mỗi cạnh che một khoảng trên đường kính của nguồn sáng, tính bằng diện tích, không lấy mẫu

Ánh sáng tính trong không gian tuyến tính, HDR 16 bit: ảnh sprite (sRGB) được đổi sang tuyến tính trước khi tính, cộng dồn các đèn, rồi phơi sáng, tonemap và gamma để về màn hình. Khác pbr.fs của raylib ở ba chỗ, đều cho kết quả đúng hơn: albedo được đổi sang tuyến tính (ví dụ của raylib bỏ bước này), ánh sáng nền theo ambient thật (nhân với albedo, che khuất và phản chiếu kim loại) thay vì cộng màu, và che khuất chỉ làm tối ánh sáng nền chứ không làm tối đèn trực tiếp.

Bắt đầu: một đuốc

#include <njin.h>

namespace {
using namespace njin;

void load(context &ctx) {
  entt::registry &reg = world(ctx);

  // Bật ánh sáng. Ambient là ánh sáng có ở mọi nơi: ban đêm, một xanh sẫm.
  lighting_set(ctx, {.enabled = true, .ambient = {0.20f, 0.24f, 0.40f, 1.0f}});

  // Một đuốc: entity có transform và light_2d. Nhiệt độ màu 2400 K là lửa.
  const entt::entity torch = reg.create();
  reg.emplace<transform>(torch, transform{.pos = {320.0f, 200.0f}});
  reg.emplace<light_2d>(torch, light_2d{.temperature = 2400.0f, .intensity = 12.0f, .radius = 240.0f, .size = 30.0f});

  // Một cái cây: sprite với normal map và bản đồ vật liệu (nhám, kim loại, che khuất)...
  const entt::entity tree = reg.create();
  reg.emplace<transform>(tree, transform{.pos = {400.0f, 240.0f}});
  reg.emplace<sprite>(tree, sprite{.texture = texture_load(ctx, "assets/tree.png"),
                                   .origin = {0.5f, 1.0f},
                                   .normal = texture_load(ctx, "assets/tree_n.png"),
                                   .material = texture_load(ctx, "assets/tree_m.png")});
  // ...và một thân cây chắn sáng, để nó đổ bóng.
  reg.emplace<light_occluder>(tree, light_occluder_capsule({0.0f, -1.5f}, {0.0f, -5.0f}, 2.2f));

  // Một đèn pin: đèn nón chiếu sang phải (0 độ), mở 50 độ.
  const entt::entity flashlight = reg.create();
  reg.emplace<transform>(flashlight, transform{.pos = {100.0f, 220.0f}});
  reg.emplace<light_2d>(flashlight, light_2d{.kind = light_spot, .temperature = 5600.0f, .intensity = 16.0f,
                                             .radius = 360.0f, .size = 40.0f, .angle = 0.0f, .cone = 50.0f});

  // Một mặt trăng: đèn hướng, không có vị trí. Ánh sáng đi xuống-phải 35 độ, thấp trên đường chân trời.
  const entt::entity moon = reg.create();
  reg.emplace<transform>(moon);
  reg.emplace<light_2d>(moon, light_2d{.kind = light_directional, .temperature = 9000.0f, .intensity = 1.2f,
                                       .angle = 35.0f, .elevation = 30.0f});
}

void setup(context &ctx) { ecs_register(ctx, phase_startup, load, "load"); }
} // namespace

mod_desc light_basic_module() { return {.name = "light_basic", .setup = setup}; }

Mỗi đèn là một component light_2d trên entity có transform. lighting_set() bật ánh sáng và đặt ánh sáng nền. Khi chưa có đèn và ambient là trắng, ánh sáng không làm gì và không tốn gì.

Ba loại đèn

Loại	Dùng cho	Trường quan trọng
light_point	Đuốc, đèn đường, ngọn lửa: tỏa đều mọi hướng	radius, size, intensity
light_spot	Đèn pin, đèn sân khấu, mắt quái	thêm angle (hướng), cone (góc mở), softness (rìa nón)
light_directional	Mặt trời, mặt trăng: cùng một hướng ở mọi nơi	angle (hướng đi), elevation (cao thấp), size (độ mờ của bóng)

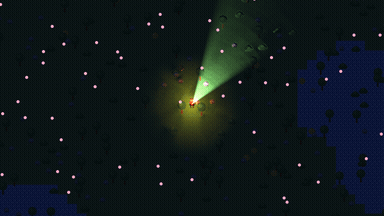

Đèn nón (phím N chọn scene): đèn pin của nhân vật quay theo con trỏ chuột. Rìa nón mềm dần, và vật trong nón đổ bóng

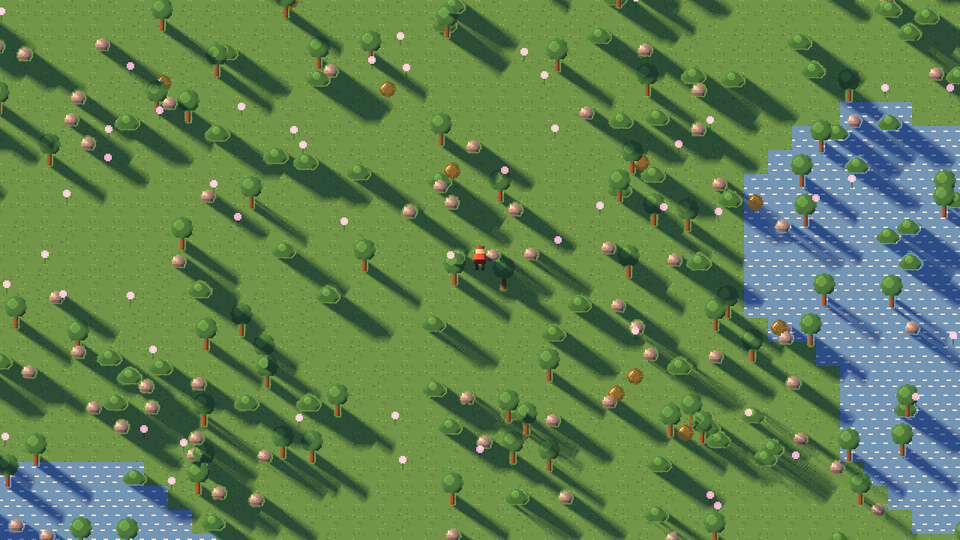

Đèn hướng (phím N): mặt trời thấp từ phía trên trái. Mọi cây, bụi và đá trên bản đồ đổ bóng dài, kể cả vật ở ngoài màn hình một khoảng

Đèn tắt dần theo khoảng cách

falloff chọn đường cong độ sáng theo khoảng cách từ đèn:

falloff	Độ sáng	Dùng khi
falloff_physical (mặc định)	1 / (1 + (d / size)^2), nghịch đảo bình phương, cắt mượt về 0 ở radius	Muốn giống đèn thật: lõi sáng gắt, rìa tối nhanh
falloff_linear	Giảm đều từ tâm đến radius	Dễ đoán, dễ chỉnh
falloff_smooth	Phẳng ở tâm, tắt mượt ở radius	Quầng sáng kiểu cổ điển
falloff_none	Đều trong radius, tắt ở rìa	Vùng sáng cố định

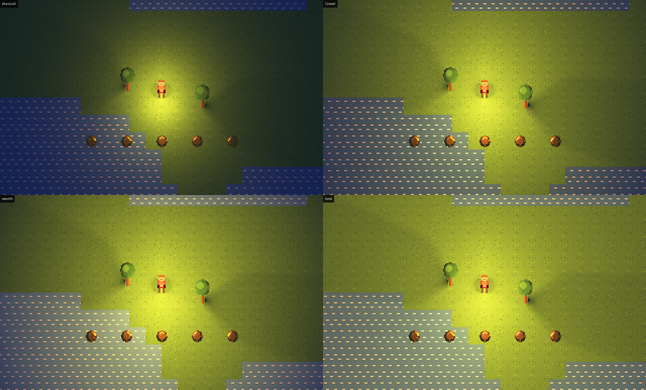

Bốn đường cong với cùng một đèn (phím P đổi qua lại). Đèn theo vật lý (góc trên trái) tập trung sáng ở gần; ba kiểu còn lại rộng và đều hơn nên cần cường độ thấp hơn

size là kích thước nguồn sáng (đơn vị thế giới). Với falloff_physical nó là khoảng cách mà độ sáng còn một nửa. Với mọi kiểu nó còn là bán kính của nguồn khi đổ bóng: nguồn càng lớn, bóng càng mờ ở xa vật chắn (vùng nửa tối), giống đèn thật. size = 0 cho bóng sắc như dao.

Màu, nhiệt độ màu, cường độ

• color là màu sRGB như mọi màu khác trong njin; engine tự tính trong không gian tuyến tính.
• temperature (kelvin) nhân thêm màu của một vật đen phát sáng ở nhiệt độ đó: nến 1900, đèn dây tóc 2700, ban ngày 6500, trời xanh
  1. njin::light_color_kelvin() cho chính màu đó, dùng để tô ambient (bình minh 3500, trăng 9000).
• intensity là cường độ bức xạ, có thể lớn hơn 1: ánh sáng là HDR và phần dư được tonemap. Đèn theo vật lý giảm nhanh nên thường cần 4 đến 12; đèn hướng thường 1 đến 4.
• height là độ cao của đèn so với mặt phẳng cảnh: đèn càng thấp, bề mặt nghiêng (normal map) càng lộ rõ và phản xạ gương càng lệch. Đèn hướng dùng elevation (độ) thay cho height.

Ánh sáng nền, độ phơi sáng, tonemap

njin::lighting_desc gồm:

Trường	Nghĩa
enabled	Bật ánh sáng. Mặc định tắt
ambient	Ánh sáng có ở mọi nơi, nhân với màu gốc và độ che khuất của bề mặt (kim loại phản chiếu nó). Trắng là không tối đi, đen là tối hẳn
exposure	Hệ số nhân toàn bộ ánh sáng trước tonemap, như độ phơi sáng máy ảnh. Đổi dần để làm bình minh, hoặc vào hang
tonemap	Cách nén HDR về màn hình (bảng dưới)
scale	1 là chi tiết đầy đủ. Nhỏ hơn thì cả ảnh đã chiếu sáng tính ở độ phân giải thấp rồi phóng lên: nhanh hơn nhiều, nhưng mờ
shadow_reach	Độ dài bóng của đèn hướng, đơn vị thế giới (xem dưới)
shadow_columns, pixel_alpha, occluder_margin	Bóng từng pixel, xem dưới

tonemap	Đặc điểm
tonemap_shoulder (mặc định)	Giữ nguyên các tông dưới 0.6, chỉ ép mượt phần sáng hơn về 1. Màu pixel art ở chỗ vừa sáng không bị đổi
tonemap_reinhard	x / (1 + x): mềm, nhưng làm cả cảnh nhạt và tối đi
tonemap_aces	ACES filmic (xấp xỉ của Narkowicz): tương phản điện ảnh, bão hòa vừa. Nên đặt exposure cao hơn. Phím T trong demo đổi qua lại

lighting_set() gọi mỗi frame được. Đặt ambient và exposure theo giờ trong ngày là cách làm chu kỳ ngày đêm.

Độ dài bóng của mặt trời

Một vật cao H bị mặt trời ở góc elevation chiếu thì đổ bóng dài H / tan(elevation), không phải mãi mãi. shadow_reach đặt độ dài đó: một vật chắn xa hơn thế phía sau không đổ bóng lên điểm đang xét. Với cây cao 24 đơn vị và mặt trời 30 độ, khoảng 40 là hợp. Mặc định 600 là bóng gần như vô hạn: chỉ đúng khi vật chắn thưa; ở một khu rừng dày, bất kỳ tia nào cũng gặp một thân cây ở đâu đó phía trên, nên cả bản đồ chìm trong bóng. Áp dụng cho cả bóng đa giác và bóng từng pixel. Độ mềm của bóng (size của đèn hướng) là một đĩa mặt trời có kích thước góc cố định size / 600, không phụ thuộc shadow_reach.

PBR: vật liệu của sprite

Mỗi pixel của cảnh có màu gốc (albedo: chính ảnh sprite) và, nếu sprite có, ba bản đồ phụ:

Trường của sprite	Kênh	Nghĩa
normal	RGB	Normal map kiểu OpenGL (xanh lá hướng lên): bề mặt nghiêng về đâu, để đèn làm sprite nổi khối
material	R	Metallic: 0 phi kim (gỗ, đá, vải), 1 kim loại
	G	Roughness: 0 bóng gương, 1 nhám hoàn toàn
	B	Ambient occlusion: 1 là hở, nhỏ hơn là bị che (kẽ hở, chân cây), làm tối ánh sáng nền
emissive, emissive_power	RGB	Phát sáng: chỗ nào có màu là chỗ đó tự sáng, không cần đèn (hoa dạ quang, cửa sổ có đèn, mắt quái). Nhân với emissive_power từ 0 đến 8; lớn hơn 1 thì sáng hơn màu ảnh và tràn ra bloom

Cả ba phải cùng kích thước và cách xếp frame với texture. Sprite không có bản đồ nào là bề mặt phẳng, phi kim, nhám 0.8, không bị che, không phát sáng, nên mọi sprite cũ vẫn dùng được.

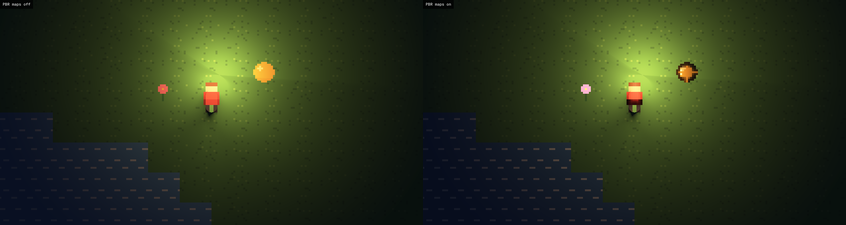

Trái: không có bản đồ PBR, các quả cầu vàng chỉ là ảnh phẳng. Phải: có normal, vật liệu (kim loại, nhám 0.36) và emissive (hoa): quả cầu nổi khối, có điểm sáng phản xạ, sáng rõ ở phía đối diện đèn; bông hoa tự sáng

Mỗi đèn được tính bằng mô hình Cook-Torrance: khuếch tán (Lambert) cộng phản xạ gương, với năng lượng được bảo toàn: phần phản xạ lấy đi bao nhiêu thì phần khuếch tán bớt bấy nhiêu, và kim loại không có màu khuếch tán. Kim loại còn phản chiếu ánh sáng nền (tô màu bởi chính nó), nên không đen hẳn trong bóng.

Cách làm bản đồ: njin_render_demo/tools/make_assets.py sinh normal map từ hình sprite (làm phồng viền alpha), bản đồ vật liệu (nhám, kim loại, che khuất theo chiều cao) và bản đồ phát sáng cho các sprite trong demo; đọc nó để lấy công thức. Với art vẽ tay, Aseprite, Krita, hay công cụ như SpriteIlluminator xuất cùng dạng. Bản đồ MRA làm cho raylib dùng được ở đây, và ngược lại.

Lưu ý

Sprite xoay hoặc lật ngang không xoay hay lật normal theo. Với nhân vật quay sang trái/phải, dùng flip_x sẽ làm ánh sáng trên phần nổi khối đi sai hướng: nếu nhân vật lật nhiều, làm sẵn frame quay trái riêng, hoặc chỉ dùng normal map nhẹ.

Bóng đổ và vật chắn

Đèn đổ bóng lên mọi thứ nằm sau vật chắn. Có hai cách làm vật chắn, dùng chung hoặc riêng:

	Vật chắn từng pixel (light_occluder_pixels)	Vật chắn đa giác (light_occluder, light_occluder_sprite, light_occluders_from_tiles)
Hình	Đúng từng pixel alpha của sprite (hoặc ảnh mặt nạ)	Đa giác: hình dựng sẵn, tự chỉ điểm, viền sprite, ô tilemap
Chi phí	Theo cỡ vùng đèn, không theo số vật chắn: hàng nghìn cây, cỏ, đá cũng như nhau	Theo số cạnh trong vùng đèn (các cạnh được chia ngăn theo góc)
Tường mỏng, đường mở	Không	Có (light_occluder_line)
Ô tilemap	Không trực tiếp	Có, nối cạnh thẳng hàng
Ngoài màn hình	Chỉ vật chắn trong ảnh màn hình mở rộng occluder_margin (mặc định 96 đơn vị thế giới)	Mọi vật chắn với tới đèn
Bóng mềm	Theo size của đèn, mềm dần từ chỗ vật chắn	Theo size của đèn, mềm dần từ chỗ vật chắn
Hợp với	Cây, bụi, đá, nhân vật, mọi thứ pixel art hữu cơ	Tường, hàng rào, vách, nhà; thứ có hình hình học rõ

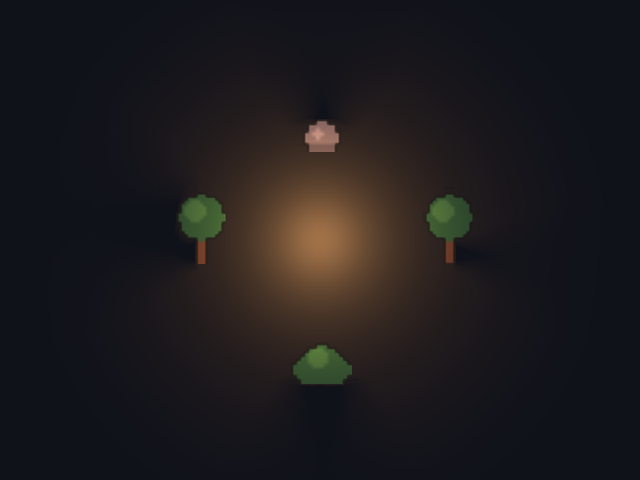

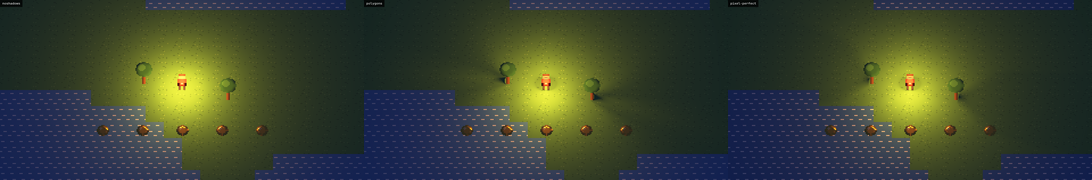

Cùng cảnh đêm (phím O bật tắt bóng, phím B đổi cách): không bóng, bóng từ đa giác (thân cây là viên thuốc), và bóng từng pixel (thân cây lấy từ ảnh mặt nạ)

Vật chắn đi theo entity: di chuyển, xoay, co giãn cùng nó; nhân vật động, hình sprite đổi theo frame animation, bóng theo ngay.

Từng pixel

#include <njin.h>

namespace {
using namespace njin;

// Một vật đứng trên mặt đất, chắn sáng bằng từng pixel ảnh của nó. Nếu có `mask`, chỉ những pixel đủ đục
// của ảnh mặt nạ chắn sáng (cùng kích thước với ảnh sprite).
void place(context &ctx, const char *image, vec2 pos, f32 scale, const char *mask = nullptr) {
  entt::registry &reg = world(ctx);
  const entt::entity e = reg.create();
  reg.emplace<transform>(e, transform{.pos = pos, .scale = scale});
  reg.emplace<sprite>(e, sprite{.texture = texture_load(ctx, image), .origin = {0.5f, 1.0f}});
  reg.emplace<light_occluder_pixels>(e, light_occluder_pixels{.mask = mask != nullptr ? texture_load(ctx, mask) : texture_handle{}});
}

void load(context &ctx) {
  entt::registry &reg = world(ctx);
  lighting_set(ctx, {.enabled = true, .ambient = {0.34f, 0.38f, 0.55f, 1.0f}});

  const entt::entity lamp = reg.create();
  reg.emplace<transform>(lamp, transform{.pos = {400.0f, 300.0f}});
  reg.emplace<light_2d>(lamp, light_2d{.temperature = 3000.0f, .intensity = 14.0f, .radius = 380.0f, .size = 60.0f, .height = 90.0f});

  place(ctx, "assets/sprites/tree.png", {250.0f, 330.0f}, 4.0f);                                // cả cây chắn sáng
  place(ctx, "assets/sprites/tree.png", {560.0f, 330.0f}, 4.0f, "assets/sprites/tree_t.png");   // chỉ thân cây chắn
  place(ctx, "assets/sprites/rock.png", {400.0f, 190.0f}, 5.0f);
  place(ctx, "assets/sprites/bush.png", {400.0f, 480.0f}, 5.0f);
}

void setup(context &ctx) { ecs_register(ctx, phase_startup, load, "load"); }
} // namespace

mod_desc light_pixels_module() { return {.name = "light_pixels", .setup = setup}; }

Từng pixel (ví dụ trên): cây bên trái để cả ảnh chắn sáng nên bóng có cả tán lá; cây bên phải dùng ảnh mặt nạ chỉ có thân cây nên bóng chỉ là một vệt hẹp. Bóng mờ dần theo khoảng cách từ vật chắn

Cách chạy, theo bài của mattdesl: các sprite có light_occluder_pixels được vẽ vào một ảnh (bản đồ vật chắn, lấy alpha); với mỗi đèn, một shader đi tia theo từng góc quanh đèn (cột của bản đồ bóng 1D), ghi các đoạn vật chắn mà tia đi qua (chỗ bắt đầu và kết thúc). Khi tô sáng, mỗi pixel của cảnh tra cột ứng với góc của nó: sau chỗ kết thúc của một đoạn là trong bóng của nó. Đèn điểm chỉ cần đoạn đầu tiên (bóng của nó không có điểm cuối); đèn hướng, vì bóng có độ dài, giữ tối đa 8 đoạn mỗi cột và lấy đoạn gần nhất phía sau điểm đang xét, nên một thân cây sau hòn đá vẫn đổ bóng riêng. Nhiều mẫu lân cận (16 mẫu, mỗi mẫu trong một phần bằng nhau của vùng nửa tối, dịch bằng một độ lệch riêng cho từng pixel) rộng đúng bằng vùng nửa tối mà size của đèn tạo ra từ độ sâu trung bình của vật chắn (tìm vật chắn rồi lọc, kiểu PCSS): mọi phần đều được lấy mẫu nên vật chắn mảnh không lọt giữa các mẫu và để lại các tia nan quạt; phần sai số còn lại là hạt mịn. Đèn hướng dùng các dải song song thay cho các góc.

• mask chọn ảnh làm vật chắn (cùng kích thước và cách xếp frame với ảnh sprite). Để trống là dùng chính ảnh sprite. Dùng để chỉ thân cây chắn sáng chứ không phải cả tán lá.
• lighting_desc::pixel_alpha là ngưỡng alpha coi là đặc (mặc định 0.5); shadow_columns là số cột của bản đồ bóng, 0 (mặc định) là tự chọn sao cho tia cách nhau khoảng một pixel ở rìa đèn rộng nhất; ít cột hơn thì vật chắn mảnh lọt giữa hai tia và bóng xa đèn vỡ thành các tia nan quạt; occluder_margin là bề rộng dải ngoài màn hình được đọc (mặc định 96).
• Vật chắn không tự che chính nó: điểm nằm trong khối đầu tiên trên tia, tức chính vật đó, vẫn sáng; và đèn nằm trong một vật chắn (đuốc trên người) không bị nó chặn.
• Lỗi cần biết: chỉ vật chắn trong ảnh màn hình mở rộng mới đổ bóng; bóng cỡ pixel của ảnh (không mượt hơn ảnh); vật chắn nhỏ hơn một texel của bản đồ (nếu scale nhỏ) có thể mất.

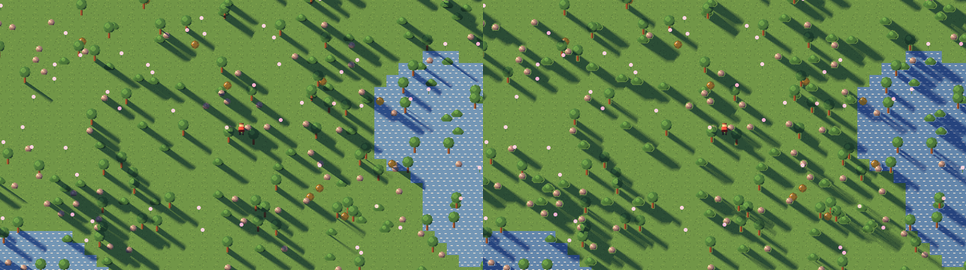

Mặt trời thấp, hai cách làm bóng: trái là đa giác (thân cây là viên thuốc hẹp), phải là từng pixel (thân cây lấy từ ảnh mặt nạ, bụi và đá theo đúng hình của chúng)

Đa giác

Vật chắn là component light_occluder trên entity có transform, hình dạng do bạn chọn.

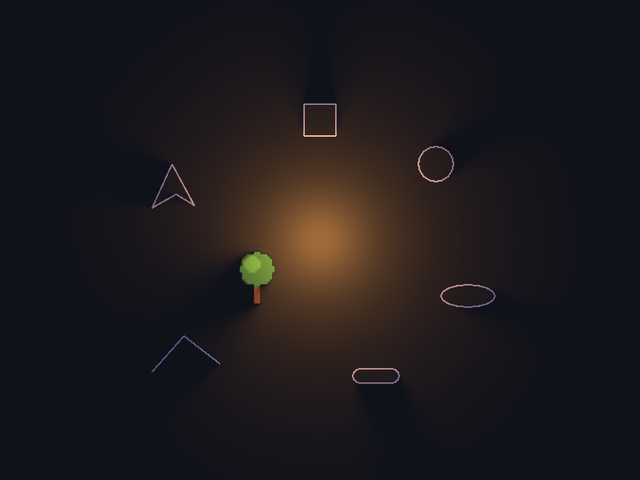

Các hình vật chắn đa giác (đường viền xám, ví dụ dưới): hình chữ nhật, hình tròn, elip, viên thuốc, đa giác lõm tự chỉ điểm, tường mỏng gấp khúc, và hình sprite của cái cây. Mỗi hình đổ bóng đúng dáng của nó

#include <njin.h>

#include <cmath>
#include <vector>

namespace {
using namespace njin;

std::vector<entt::entity> shapes; // to draw their outline

// Một vật chắn: đặt light_occluder vào một entity có transform.
entt::entity place(context &ctx, vec2 pos, light_occluder shape) {
  entt::registry &reg = world(ctx);
  const entt::entity e = reg.create();
  reg.emplace<transform>(e, transform{.pos = pos});
  reg.emplace<light_occluder>(e, std::move(shape));
  shapes.push_back(e);
  return e;
}

void load(context &ctx) {
  entt::registry &reg = world(ctx);

  // Bật ánh sáng: ban đêm, trời xanh sẫm.
  lighting_set(ctx, {.enabled = true, .ambient = {0.34f, 0.38f, 0.55f, 1.0f}});

  // Một ngọn đèn ở giữa. Nhiệt độ màu 2700 K là bóng đèn dây tóc.
  const entt::entity lamp = reg.create();
  reg.emplace<transform>(lamp, transform{.pos = {400.0f, 300.0f}});
  reg.emplace<light_2d>(lamp, light_2d{.temperature = 2700.0f, .intensity = 14.0f, .radius = 380.0f, .size = 60.0f, .height = 90.0f});

  // Các hình vật chắn dựng sẵn, xếp thành vòng quanh đèn.
  place(ctx, {400.0f, 150.0f}, light_occluder_box({40.0f, 40.0f}));               // hình chữ nhật
  place(ctx, {545.0f, 205.0f}, light_occluder_circle(22.0f));                     // hình tròn
  place(ctx, {585.0f, 370.0f}, light_occluder_ellipse({34.0f, 14.0f}));           // elip
  place(ctx, {470.0f, 470.0f}, light_occluder_capsule({-20.0f, 0.0f}, {20.0f, 0.0f}, 9.0f)); // viên thuốc
  place(ctx, {230.0f, 445.0f},
        light_occluder_line({{-40.0f, 20.0f}, {0.0f, -25.0f}, {45.0f, 10.0f}})); // tường mỏng, gấp khúc
  place(ctx, {215.0f, 235.0f},
        light_occluder{{{-25.0f, 25.0f}, {0.0f, -30.0f}, {28.0f, 22.0f}, {5.0f, 8.0f}}}); // đa giác lõm, tự chỉ điểm

  // Theo hình sprite: bóng đúng hình cái cây. Nó cũng đổi theo frame animation và khi lật.
  const entt::entity tree = reg.create();
  reg.emplace<transform>(tree, transform{.pos = {320.0f, 380.0f}, .scale = 3.0f});
  reg.emplace<sprite>(tree, sprite{.texture = texture_load(ctx, "assets/sprites/tree.png"), .origin = {0.5f, 1.0f}});
  reg.emplace<light_occluder_sprite>(tree, light_occluder_sprite{.alpha = 0.5f, .simplify = 0.8f});
}

// Vẽ đường viền của các hình cho dễ thấy. Ánh sáng không tự vẽ vật chắn.
void outline(context &ctx) {
  entt::registry &reg = world(ctx);
  for (const entt::entity e : shapes) {
    const transform &tr = reg.get<transform>(e);
    const light_occluder &o = reg.get<light_occluder>(e);
    for (usize i = 0; i + (o.closed ? 0 : 1) < o.points.size(); i++) {
      const vec2 a = o.points[i], b = o.points[(i + 1) % o.points.size()];
      draw_line(ctx, tr.pos + a, tr.pos + b, 2.0f, {0.85f, 0.85f, 0.9f, 1.0f});
    }
  }
}

void setup(context &ctx) {
  ecs_register(ctx, phase_startup, load, "load");
  ecs_register(ctx, phase_render, outline, "outline");
}
} // namespace

mod_desc light_shapes_module() { return {.name = "light_shapes", .setup = setup}; }

Cách	Dùng cho
light_occluder_box()	Thùng, tường ngắn, gốc cây vuông (đặt neo {0.5, 1} để đứng trên mặt đất)
light_occluder_circle(), light_occluder_ellipse()	Bụi cây, cột tròn, đá
light_occluder_capsule()	Nhân vật đứng, thân cây, cột: dài mà tròn hai đầu
light_occluder_line()	Đường mở, mỏng, chắn cả hai phía: tường, hàng rào, mép vách
light_occluder{points}	Đa giác đóng bất kỳ, kể cả lõm; viết theo chiều nào cũng được
light_occluder_sprite	Theo hình sprite: viền của các pixel đủ đục trong frame đang hiện, đổi theo animation, lật, xoay, co giãn
light_occluders_from_tiles()	Theo tilemap: viền các ô tường, nối cạnh thẳng hàng

Theo hình sprite

Gắn light_occluder_sprite{.alpha, .simplify} vào entity có sprite là xong: engine tự trích viền của frame đang hiện (theo sprite.source nên đúng với từng frame animation), nhớ lại cho mỗi frame, và đặt theo flip_x, flip_y, origin, transform. alpha là ngưỡng đục; simplify (pixel ảnh) làm trơn viền bậc thang thành vài cạnh, rẻ hơn nhiều: 1 đến 2 là hợp với pixel art. Ảnh đọc từ card đồ họa một lần cho mỗi texture, nên ảnh vẽ vào render texture không dùng được (ảnh trong atlas thì được).

Theo tilemap

#include <njin.h>

namespace {
using namespace njin;

constexpr i32 tile_wall = 3; // số thứ tự ô tường trong tileset

// Cho tường của một tilemap chắn sáng. Gọi lại khi tường đổi (đào tường, mở cửa).
void wall_shadows(context &ctx, entt::entity map_entity) {
  entt::registry &reg = world(ctx);
  const tilemap &map = reg.get<tilemap>(map_entity);
  const transform &at = reg.get<transform>(map_entity);

  // Mỗi khối tường liền và mỗi lỗ trong nó là một vật chắn; các cạnh thẳng hàng được nối lại.
  for (light_occluder &shape : light_occluders_from_tiles(map, [](i32 tile) { return tile == tile_wall; })) {
    const entt::entity e = reg.create();
    reg.emplace<transform>(e, at); // cùng gốc và tỉ lệ với tilemap
    reg.emplace<light_occluder>(e, std::move(shape));
  }
}
} // namespace

void light_tiles_example(njin::context &ctx, entt::entity map_entity) { wall_shadows(ctx, map_entity); }

njin::light_occluders_from_tiles() trả về các vòng viền (một vòng cho mỗi khối liền, và một cho mỗi lỗ trong khối, đánh dấu hole) tính từ gốc tilemap. Gọi lại khi tường đổi. Hàm chỉ tính hình học, không cần cửa sổ.

Quy tắc

• Vật chắn đặc không tự che chính nó. Điểm nằm trong hình không bị chính hình đó đổ bóng, và đèn nằm trong hình (đuốc trên người nhân vật) không bị hình đó chặn. Vì vậy hình có thể vừa khít với hình vẽ. Một vật lõm (chữ L) vẫn che phần này của nó bằng phần kia.
• Đường mở (closed = false) là tường mỏng: chắn từ cả hai phía.
• Đa giác đóng có thể là lỗ: hole = true nghĩa là bên trong là khoảng trống. Dùng cho vòng trong của phòng có tường dày.
• Mỗi ngăn góc của một đèn giữ tối đa 64 cạnh (nếu nhiều hơn, giữ những cạnh gần đèn nhất). Đèn hướng (mặt trời) chia màn hình thành 32 dải chạy dọc theo tia, mỗi dải giữ tối đa 128 cạnh; khi dải quá đầy (nhìn xa một thành phố), engine tự chia màn hình thêm thành tối đa 64 băng dọc theo tia, mỗi băng chỉ giữ cạnh nằm trong nó hoặc cách nó chưa tới shadow_reach về phía mặt trời, rồi vẽ từng băng. Ô nào vẫn quá 128 cạnh thì giữ những cạnh dài nhất (dài bằng nhau thì chọn theo vị trí, để cùng những cạnh ấy được giữ qua các frame và bóng không nhấp nháy), nên bóng của vật nhỏ (cây, xe) mất trước, bóng nhà vẫn còn.
• LOD của vật chắn: lighting_desc::occluder_lod (pixel màn hình, mặc định 1). Mỗi frame, hình của mọi vật chắn được giản lược sao cho lệch không quá chừng ấy pixel, và vật chắn nhỏ hơn thế trên màn hình thì bỏ. Nhìn gần thì hình giữ nguyên; nhìn xa thì một tán cây 16 cạnh chỉ còn 3 đến 4 cạnh. Tăng lên (2 đến 3) nếu cảnh có rất nhiều vật chắn nhỏ; 0 là tắt. reach của light_occluder cho engine loại nhanh vật chắn xa; các hàm dựng sẵn tự đặt.

Ánh sáng chạy thế nào

flowchart LR
  W[Vẽ thế giới<br/>vào ảnh ngoài màn hình<br/>= màu gốc]:::render --> G[G-buffer:<br/>normal, vật liệu,<br/>phát sáng của sprite]:::engine
  W --> O[Bản đồ vật chắn<br/>alpha của sprite<br/>light_occluder_pixels]:::engine
  O --> S[Bản đồ bóng 1D<br/>một hàng mỗi đèn:<br/>ray-march theo góc]:::engine
  G --> A[Nền HDR:<br/>ambient x màu gốc<br/>x che khuất + phát sáng]:::engine
  A --> L[Mỗi đèn cộng<br/>Cook-Torrance<br/>+ bóng đổ]:::engine
  S --> L
  L --> T[Phơi sáng<br/>tonemap<br/>gamma]:::engine
  T --> P[post_fx, shader<br/>hậu kỳ của camera,<br/>UI]:::render

Ánh sáng chạy trước các hiệu ứng dựng sẵn (post_fx, Hậu kỳ (post-processing)), nên bloom làm đèn tỏa sáng, và shader hậu kỳ của bạn thấy cảnh đã được chiếu sáng. UI vẽ ở phase_post_render không bị ảnh hưởng.

Vài điều mô hình 2D này giả định, cần biết: người nhìn ở thẳng phía trên (camera trực giao), bề mặt hướng về người nhìn, và đèn ở độ cao height phía trên mặt phẳng cảnh. Các sprite không có độ sâu riêng, nên không có che khuất giữa các sprite ngoài bóng đổ từ vật chắn.

Hiệu năng

Ánh sáng đã dùng các tối ưu thường gặp:

Tối ưu	Tác dụng
Loại đèn và vật chắn ngoài tầm nhìn, và vật chắn ngoài vùng với tới của mọi đèn	Không tốn gì cho thứ không ảnh hưởng đến khung hình
Mỗi đèn là một quad vừa đúng vùng nó với tới (đèn nón chỉ hộp bao quanh nón)	Tiết kiệm fill rate
Pixel đèn không tới được, hoặc tới quá yếu để thấy, bị bỏ trước khi tính bóng	Không tính bóng cho phần rìa tối
Bản đồ bóng 1D: một hàng mỗi đèn, ray-march một lần cho mỗi góc rồi mỗi pixel chỉ tra một cột	Chi phí bóng từng pixel theo cỡ vùng đèn, không theo số vật chắn
Đa giác: lưới không gian, chia các cạnh vào 32 ngăn (cung góc quanh đèn, hoặc dải vuông góc với tia của đèn hướng) đưa lên texture	Mỗi pixel chỉ thử với vài cạnh của ngăn nó, không phải mọi cạnh gần đèn; rừng dày không còn mất bóng ở xa
Bỏ các cạnh quay mặt về phía cả nguồn sáng (không bao giờ chặn tia)	Nửa số cạnh
Vùng nửa tối tính bằng diện tích: mỗi cạnh chiếu lên đường kính của nguồn sáng một lần, các khoảng bị che được gộp (không cộng) trên 64 lát bằng diện tích	Mỗi pixel duyệt các cạnh của ngăn một lần; bóng mềm mượt, không dải, không hạt
Vị trí uniform tra một lần; bộ đệm dùng lại giữa các frame; sin/cos xoay tính một lần cho mỗi vật chắn	Ít việc cho CPU
Ảnh ánh sáng HDR 16 bit float; không chạy khi không có đèn và ambient là trắng	Không tốn khi không cần
lighting_desc::scale	Giảm độ phân giải toàn bộ lượt ánh sáng

Số đo trên máy dev (RTX 3050 Laptop, 1280 x 720, 3000 sprite trên bản đồ, 6 đèn có bóng, normal, vật liệu và phát sáng bật):

	Thời gian một frame
Không ánh sáng	khoảng 1.9 ms
6 đèn, không bóng	khoảng 5.0 ms
6 đèn, bóng đa giác (2250 vật chắn)	khoảng 6.7 ms
6 đèn, bóng từng pixel (mọi cây, bụi, đá)	khoảng 5.9 ms
Một đèn hướng phủ cả màn hình, bóng đa giác	khoảng 5.4 ms
Một đèn hướng phủ cả màn hình, bóng từng pixel	khoảng 5.7 ms

Con số của máy bạn sẽ khác; đo bằng run_inspected.bat render_demo và njin_inspector. Nếu cần nhanh hơn, theo thứ tự hiệu quả: giảm số đèn có bóng (cast_shadows = false cho đèn nhỏ), giảm radius, scale = 0.5, tắt vật liệu và normal (không tốn G-buffer), giảm shadow_columns, bớt số cạnh của vật chắn đa giác.

Giới hạn

• Tối đa 64 đèn mỗi frame (nếu nhiều hơn, giữ những đèn gần giữa màn hình nhất); bóng từng pixel cho tối đa 64 đèn có bóng.
• Không có phản chiếu môi trường: kim loại chỉ phản chiếu đèn và ambient.
• Ảnh hưởng của flip_x, xoay lên normal: xem cảnh báo ở trên.
• Cần OpenGL 3.3. Texture float không có thì ánh sáng cảnh báo một lần và chạy ở 8 bit (sáng tối đa 1).
• Ánh sáng chỉ tính lại từ đầu mỗi frame: chưa có bộ nhớ đệm cho đèn tĩnh.

Điều khiển trong demo

Phím	Việc
L	Bật tắt ánh sáng
N	Đổi scene: đuốc ban đêm, mặt trời thấp, đèn pin
O	Bóng đổ bật tắt
B	Bóng từng pixel hoặc bóng đa giác
M	Normal, vật liệu và phát sáng bật tắt
P	Đổi đường cong tắt dần: theo vật lý, tuyến tính, mượt, không
T	Đổi tonemap: shoulder, Reinhard, ACES
