Bài này dạy gì: những mẫu shader mà game 2D dùng nhiều nhất: hậu kỳ (viền tối, sọc CRT, làm mờ), nháy trắng, đổi bảng màu, tan biến, viền quanh nhân vật, giữ pixel art sắc nét, sóng gợn; cùng cách chúng ứng với những gì njin đã có sẵn, và vài quy tắc thực tế để viết shader nhỏ, đúng và rẻ.
Cần biết trước: Bài 10: Shader: làm quen với GLSL : GLSL cơ bản, uniform, và cách chạy sân chơi (learn_shader_playground.c). Mọi ví dụ ở đây chạy trong sân chơi đó; phím chế độ ghi ở đầu mỗi ví dụ.
Hai chỗ shader chạy
Có hai kiểu dùng, khác nhau ở thứ shader nhìn thấy trong texture0:
| Kiểu | texture0 là | Sân chơi | Dùng cho |
| Lên một sprite | Ảnh của sprite đó | Chế độ 2 | Nháy trắng, viền, tan biến, đổi màu nhân vật |
| Lên cả cảnh | Cả khung hình đã vẽ xong | Chế độ 3 | Viền tối, CRT, làm mờ, pixel hoá cả màn hình |
Vì sao hậu kỳ phải vẽ cảnh vào ảnh trước
GPU vẽ từng vật một vào khung hình; khi vẽ một vật, shader chỉ biết dữ liệu của vật đó. Không có cách nào để một shader "nhìn" cả cảnh đã vẽ rồi để làm mờ hay tối viền. Cách làm:
flowchart LR
A[Vẽ cả cảnh<br/>vào một ảnh ngoài màn hình]:::render --> B[Vẽ ảnh đó phủ cả cửa sổ<br/>qua fragment shader]:::engine --> C[Màn hình]:::data
Lúc này texture0 là cả cảnh, nên shader đọc được màu của bất kỳ điểm nào, kể cả điểm bên cạnh. Chế độ 3 của sân chơi làm đúng việc này: vẽ cảnh vào một ảnh ngoài màn hình, rồi vẽ ảnh đó qua shader. Vì ảnh ngoài màn hình lưu ngược chiều dọc, sân chơi vẽ nó với chiều cao âm (xem dòng -450 trong mã).
Hậu kỳ
Viền tối (vignette)
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform vec2 mouse; // mouse.x: độ đậm của viền tối, 0..1
out vec4 finalColor;
void main() {
vec3 c = texture(texture0, fragTexCoord).rgb;
float d = distance(fragTexCoord, vec2(0.5)); // 0 ở tâm, khoảng 0.7 ở góc
float light = 1.0 - smoothstep(0.30, 0.80, d); // 1 ở giữa, giảm dần ra rìa
finalColor = vec4(c * mix(1.0, light, mouse.x), 1.0);
}

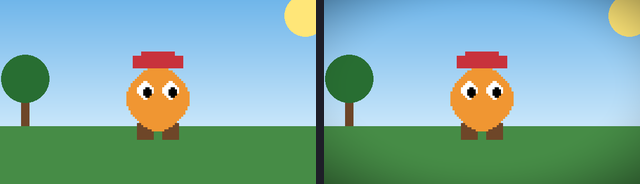

Chế độ 3. Trái: cảnh gốc. Phải: viền tối, đậm 70% (mouse.x = 0.7). Tối ở bốn góc, giữa giữ nguyên.
distance(fragTexCoord, vec2(0.5)) là khoảng cách tới tâm: 0 ở giữa, khoảng 0.7 ở góc. 1.0 - smoothstep(0.30, 0.80, d) cho 1 ở giữa và giảm dần ra rìa; nhân vào màu cảnh thì rìa tối đi. mix(1.0, light, mouse.x) là "núm vặn": 0 là không tối, 1 là tối hết cỡ.
Sọc ngang và nhuộm màu (kiểu CRT)
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform vec2 resolution;
out vec4 finalColor;
void main() {
vec3 c = texture(texture0, fragTexCoord).rgb;
// Xám rồi nhuộm xanh lục, như màn hình đơn sắc kiểu cũ.
float g = dot(c, vec3(0.299, 0.587, 0.114));
vec3 col = g * vec3(0.4, 1.0, 0.5);
// Sọc ngang: một sóng sin theo hàng pixel, cứ hai hàng thì một hàng tối đi một chút.
float row = fragTexCoord.y * resolution.y;
float stripe = 0.85 + 0.15 * sin(row * 3.14159);
finalColor = vec4(col * stripe, 1.0);
}

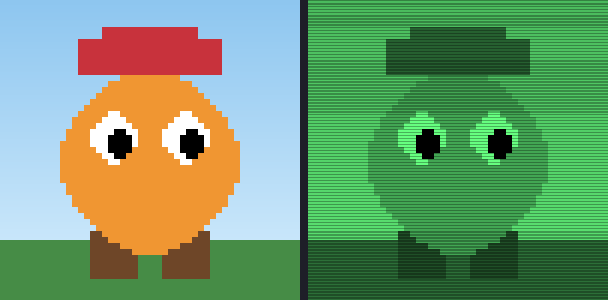

Chế độ 3, cắt sát quanh nhân vật và phóng to. Trái: gốc. Phải: xám nhuộm xanh lục và sọc ngang như màn hình đơn sắc kiểu cũ.
Hai bước ghép: đổi sang xám (dot), nhân với một màu (vec3(0.4, 1.0, 0.5)) để nhuộm; rồi nhân một hệ số 0.85 + 0.15 * sin(row * 3.14159) thay đổi theo hàng pixel (fragTexCoord.y * resolution.y) cho ra sọc: cứ hai hàng, một hàng tối nhẹ. Cần resolution để đổi toạ độ 0 đến 1 về số hàng thật.
Làm mờ
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform vec2 resolution;
uniform vec2 mouse; // mouse.x: bán kính mờ, 0..1 (tối đa 6 pixel)
out vec4 finalColor;
void main() {
vec2 texel = 1.0 / resolution; // một pixel tính theo toạ độ ảnh
float radius = mouse.x * 6.0;
// Trung bình 9 điểm quanh vị trí này (lưới 3 x 3, cách nhau `radius` pixel).
vec3 sum = vec3(0.0);
for (int y = -1; y <= 1; y++) {
for (int x = -1; x <= 1; x++) {
// Toạ độ ra ngoài 0..1 thì raylib lặp ảnh và lấy nhầm màu từ mép đối diện. clamp giữ nó ở trong,
// chừa nửa pixel vì đúng 0 hay 1 vẫn bị bộ lọc mượt trộn với mép bên kia.
vec2 p = clamp(fragTexCoord + vec2(x, y) * texel * radius, texel * 0.5, 1.0 - texel * 0.5);
sum += texture(texture0, p).rgb;
}
}
finalColor = vec4(sum / 9.0, 1.0);
}

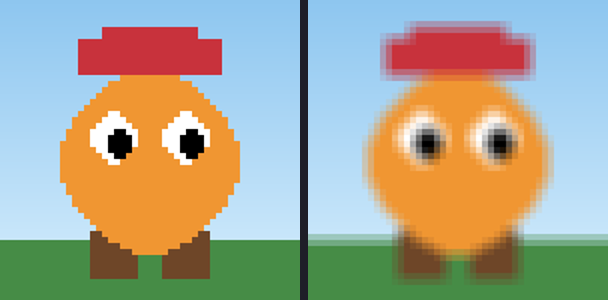

Chế độ 3, cắt quanh nhân vật và phóng to. Trái: gốc. Phải: sau khi làm mờ với bán kính khoảng 4 pixel (mouse.x = 0.7).
Ý tưởng: màu mới là trung bình của các pixel xung quanh. Ở đây là lưới 3 x 3 (9 lần đọc ảnh), cách nhau radius pixel; texel = 1.0 / resolution là "một pixel" tính theo toạ độ ảnh, để nhân với số pixel muốn nhảy.
Một lỗi thật mình gặp khi viết bài này: bản đầu không có dòng clamp, và ở mép trên, mép dưới của khung có một dải màu lạ (màu đất lẫn vào bầu trời). Nguyên nhân là pixel ở mép cần đọc "ngoài ảnh", mà raylib mặc định lặp ảnh, nên nó lấy nhầm màu từ mép đối diện. Sửa bằng clamp để giữ toạ độ trong ảnh. Nhưng clamp(..., 0.0, 1.0) vẫn chưa đủ: đọc đúng vào 0.0 hay 1.0 mà bộ lọc mượt (bilinear) thì vẫn pha với mép bên kia; phải chừa nửa pixel: clamp(p, texel * 0.5, 1.0 - texel * 0.5). Đã thử cả hai cách và đo màu ở mép: chỉ cách chừa nửa pixel cho đúng màu như ảnh gốc.
Chi phí. Mỗi pixel đọc 9 lần. Bán kính lớn hơn nghĩa là phải đọc nhiều điểm hơn, hoặc nhảy xa hơn và thấy các "bậc" rõ hơn. Cách phổ biến là tách thành hai lượt: một lượt làm mờ ngang, một lượt làm mờ dọc. Mờ ngang 3 điểm rồi mờ dọc 3 điểm cho cùng kết quả như lưới 3 x 3 nhưng chỉ tốn 3 + 3 = 6 lần đọc thay vì 3 x 3 = 9; bán kính càng lớn thì lợi càng nhiều (lưới n x n tốn n * n, hai lượt tốn 2 * n). njin làm mờ theo cách này: mỗi lượt là một phía của bộ lọc Gaussian 9 điểm, và bản mờ lớn chạy ở nửa độ phân giải (chỉ chạm một phần tư số pixel), xem Hậu kỳ (post-processing).
Vì sao gộp thành một lượt
Vignette, sọc và nhuộm màu đều chỉ cần pixel hiện tại, nên gộp vào cùng một shader và vẽ một lần:
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform vec2 resolution;
out vec4 finalColor;
void main() {
vec3 c = texture(texture0, fragTexCoord).rgb;
// Vignette
float d = distance(fragTexCoord, vec2(0.5));
float light = 1.0 - smoothstep(0.30, 0.80, d);
// Sọc ngang
float stripe = 0.85 + 0.15 * sin(fragTexCoord.y * resolution.y * 3.14159);
// Cả hai nhân vào cùng một pixel trong MỘT lượt vẽ: không cần hai render texture liên tiếp.
finalColor = vec4(c * light * stripe, 1.0);
}
Một lượt vẽ toàn màn hình có giá, tính theo số pixel. Ba shader nối nhau tốn ba lượt; gộp lại tốn một. Đó là lý do njin gộp gần hết hiệu ứng vào một shader ("uber shader") và chỉ tách riêng blur và bloom, những hiệu ứng cần đọc pixel bên cạnh. Đây cũng là bài tập 1 ở cuối bài.
Lên một sprite
Nháy trắng khi trúng đòn
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
uniform vec2 mouse; // mouse.x: mức nháy, 0 là bình thường, 1 là trắng hoàn toàn
out vec4 finalColor;
void main() {
vec4 c = texture(texture0, fragTexCoord) * fragColor;
// Trộn màu của pixel về trắng, giữ nguyên độ đục: phần trong suốt vẫn trong suốt,
// nên sprite sáng lên đúng theo hình dáng của nó.
finalColor = vec4(mix(c.rgb, vec3(1.0), mouse.x), c.a);
}

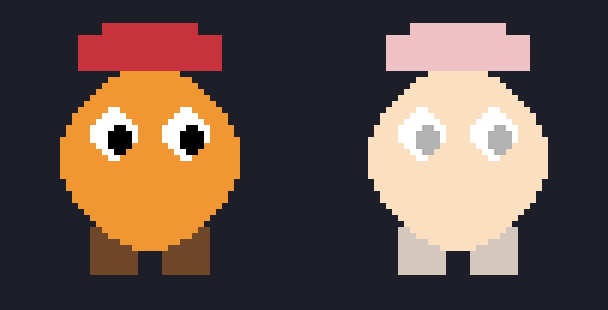

Chế độ 2. Trái: nhân vật gốc. Phải: nháy trắng 70%. Hình dáng giữ nguyên, nền vẫn trong suốt.
Trộn màu pixel về trắng, giữ nguyên alpha: phần trong suốt vẫn trong suốt, nên sprite sáng lên đúng theo hình dáng nó. Chú ý đây là mix chứ không phải phép nhân: nhân với màu cho ra màu tối hơn hoặc bằng màu gốc (vì mỗi kênh của màu nhân từ 0 đến 1), không bao giờ làm một sprite sáng lên thành trắng được.
Đổi bảng màu theo độ sáng
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
out vec4 finalColor;
// Bảng màu ba bậc: t = 0 là tối, 0.5 là vừa, 1 là sáng.
vec3 ramp(float t) {
vec3 dark = vec3(0.10, 0.05, 0.25);
vec3 mid = vec3(0.80, 0.25, 0.55);
vec3 light = vec3(1.00, 0.90, 0.60);
return t < 0.5 ? mix(dark, mid, t * 2.0) : mix(mid, light, (t - 0.5) * 2.0);
}
void main() {
vec4 c = texture(texture0, fragTexCoord) * fragColor;
float g = dot(c.rgb, vec3(0.299, 0.587, 0.114)); // độ sáng của pixel gốc
finalColor = vec4(ramp(g), c.a); // màu mới lấy theo độ sáng
}

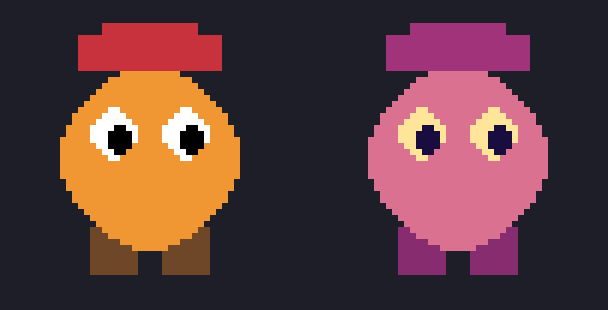

Chế độ 2. Trái: gốc. Phải: sau khi ánh xạ độ sáng qua bảng ba màu tối, hồng, kem.
Tính độ sáng của pixel gốc rồi dùng nó làm chỉ số vào một bảng màu viết bằng mix. Tối, vừa, sáng thành ba màu bạn chọn. Cách này hợp để đổi phong cách một sprite (ban đêm, trúng độc, đóng băng) mà không cần vẽ thêm ảnh. Nó không phải hoán đổi bảng màu theo chỉ số như game 8-bit thật (mỗi pixel là một số, tra vào một bảng), nhưng cùng ý tưởng, và đủ cho phần lớn nhu cầu.
Tan biến
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
uniform vec2 mouse; // mouse.x: tiến độ tan biến, 0 là còn nguyên, 1 là biến mất
out vec4 finalColor;
// Số ngẫu nhiên giả từ một toạ độ: cùng đầu vào luôn cho cùng kết quả.
float hash(vec2 p) {
return fract(sin(dot(p, vec2(12.9898, 78.233))) * 43758.5453);
}
void main() {
vec4 c = texture(texture0, fragTexCoord) * fragColor;
// Mỗi pixel của ảnh gốc có một số ngẫu nhiên riêng (làm tròn về ô pixel để các mảnh vuông vức).
vec2 cell = floor(fragTexCoord * vec2(textureSize(texture0, 0)));
float n = hash(cell);
float t = mouse.x * 1.2 - 0.1; // đi từ -0.1 đến 1.1 để chạy hết dải 0..1 của n
if (n < t) discard; // pixel này đã tan: không vẽ gì cả
float edge = 1.0 - smoothstep(0.0, 0.08, n - t); // dải mép vừa sắp tan
vec3 glow = vec3(1.0, 0.6, 0.1);
finalColor = vec4(mix(c.rgb, glow, edge), c.a);
}

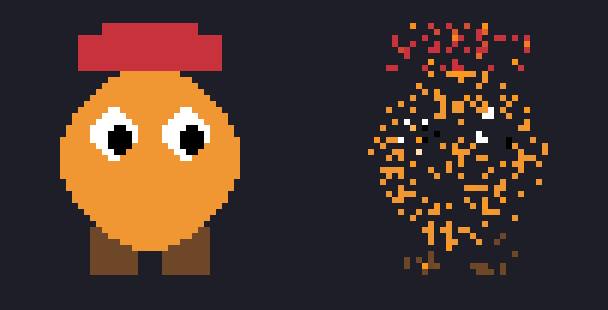

Chế độ 2. Trái: gốc. Phải: đang tan biến, khoảng ba phần tư số pixel đã mất, mép còn lại sáng màu cam.
Mỗi pixel của ảnh gốc được gán một số ngẫu nhiên cố định bằng hàm hash; đó là mẹo phổ biến: fract(sin(dot(p, vec2(12.9898, 78.233))) * 43758.5453) cho số trong khoảng 0 đến 1 mà cùng đầu vào luôn ra cùng kết quả (njin cũng dùng đúng hàm này cho nhiễu hạt của hậu kỳ). Toạ độ được làm tròn về ô pixel (floor(fragTexCoord * textureSize(...))) để các mảnh vuông vức, khớp lưới pixel art. Rồi so số đó với một ngưỡng t: nhỏ hơn thì discard (bỏ pixel, không vẽ). Tăng ngưỡng từ 0 lên 1 là ảnh tan dần. Dải hẹp ngay trên ngưỡng được tô màu cam để giống cháy.
Thay n = hash(cell) bằng một đại lượng khác cho ra kiểu tan khác: dùng vị trí thì tan theo hướng (bài tập 3).
Viền quanh nhân vật
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
out vec4 finalColor;
void main() {
vec2 texel = 1.0 / vec2(textureSize(texture0, 0)); // một pixel của ảnh, theo toạ độ ảnh
vec4 c = texture(texture0, fragTexCoord) * fragColor;
// Độ đục lớn nhất trong bốn pixel kề (phải, trái, dưới, trên).
float around = max(max(texture(texture0, fragTexCoord + vec2(texel.x, 0.0)).a,
texture(texture0, fragTexCoord - vec2(texel.x, 0.0)).a),
max(texture(texture0, fragTexCoord + vec2(0.0, texel.y)).a,
texture(texture0, fragTexCoord - vec2(0.0, texel.y)).a));
// Pixel này trong suốt nhưng có pixel đục bên cạnh: nó nằm ngay ngoài mép, tô màu viền.
vec4 outline = vec4(1.0, 1.0, 0.2, 1.0) * (1.0 - c.a) * around;
finalColor = c + outline;
}

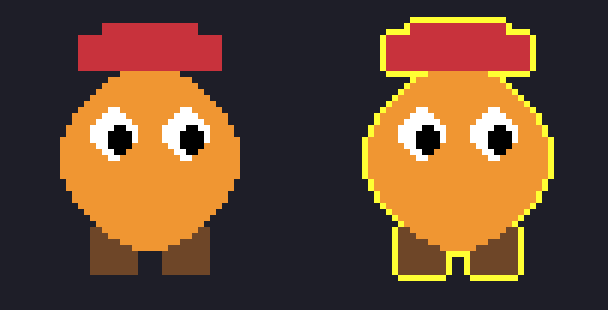

Chế độ 2. Trái: gốc. Phải: có viền vàng dày một pixel của ảnh gốc, ôm cả mũ và hai chân.
Với mỗi pixel, đọc độ đục của 4 pixel kề. Nếu pixel hiện tại trong suốt nhưng có hàng xóm đục, nó nằm ngay ngoài mép: tô màu viền. Chú ý: vì hình chỉ được vẽ trong khung ảnh, phải chừa lề trong suốt quanh nhân vật ít nhất một pixel, nếu không những pixel nằm ngoài khung sẽ không bao giờ được shader chạy để tô viền, và viền bị cắt ở mép ảnh.
Giữ pixel art sắc nét, và pixel hoá
Ảnh pixel art phóng to phải giữ từng pixel vuông vức. Cách thường là chọn bộ lọc điểm (nearest); nhưng khi ảnh được vẽ bằng bộ lọc mượt (bilinear), hoặc bị xoay, hoặc nằm ở toạ độ lẻ, cạnh bị nhoè. Shader sửa được:
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
out vec4 finalColor;
void main() {
vec2 size = vec2(textureSize(texture0, 0));
// Đưa toạ độ về tâm pixel của ảnh gốc: dù bộ lọc là mượt (bilinear), mỗi lần lấy mẫu
// đều rơi đúng giữa một pixel nên không còn gì để trộn, và ảnh phóng to vẫn sắc nét.
vec2 uv = (floor(fragTexCoord * size) + 0.5) / size;
finalColor = texture(texture0, uv) * fragColor;
}

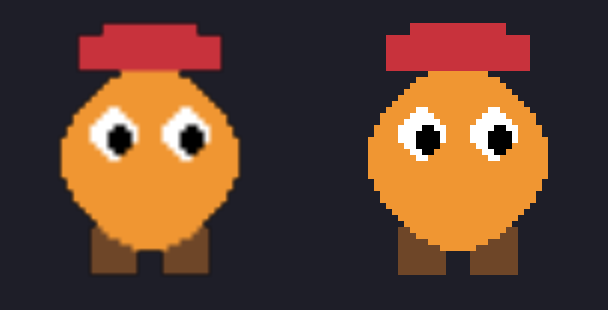

Chế độ 2 với bộ lọc mượt. Trái: nhoè cạnh khi phóng. Phải: cùng bộ lọc nhưng có shader này, cạnh sắc.
Toạ độ fragTexCoord được làm tròn về tâm của một pixel gốc: (floor(uv * size) + 0.5) / size. Mỗi lần đọc rơi đúng giữa một pixel, nên bộ lọc mượt không còn gì để trộn.
Khác với thế, pixel hoá làm ảnh thô đi có chủ ý (cho cảnh cũ, hoặc hiệu ứng trúng đòn), bằng cùng công thức nhưng với ô lớn hơn pixel gốc:
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform vec2 resolution;
uniform vec2 mouse; // mouse.x: cỡ ô, từ 1 đến 20 pixel
out vec4 finalColor;
void main() {
float size = 1.0 + floor(mouse.x * 19.0); // cỡ ô pixel hoá, tính bằng pixel màn hình
vec2 cells = resolution / size; // số ô theo mỗi chiều
// Làm tròn toạ độ xuống ô, rồi lấy mẫu ở TÂM ô: mọi pixel trong một ô cùng thấy một màu.
vec2 uv = (floor(fragTexCoord * cells) + 0.5) / cells;
finalColor = vec4(texture(texture0, uv).rgb, 1.0);
}

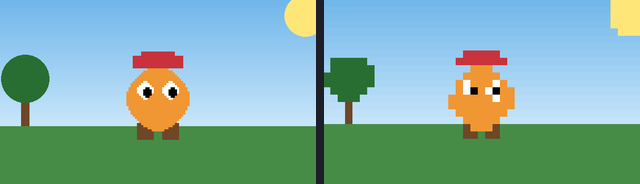

Chế độ 3. Trái: cảnh gốc. Phải: pixel hoá với ô 14 pixel (mouse.x = 0.7).
resolution / size là số ô theo mỗi chiều; làm tròn xuống ô rồi lấy mẫu ở tâm ô: mọi pixel trong một ô nhìn thấy cùng một màu.
Sóng gợn
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform float time;
uniform vec2 mouse; // mouse.x: biên độ sóng
out vec4 finalColor;
void main() {
vec2 uv = fragTexCoord;
// Dịch toạ độ ngang theo một sóng sin chạy dọc, chuyển theo thời gian.
uv.x += sin(uv.y * 40.0 + time * 3.0) * 0.02 * mouse.x;
finalColor = vec4(texture(texture0, uv).rgb, 1.0);
}

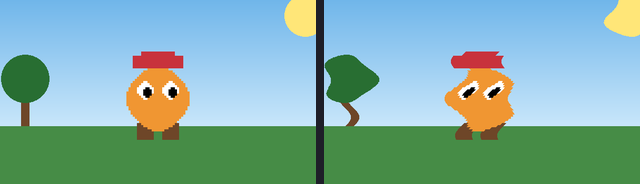

Chế độ 3. Trái: cảnh gốc. Phải: bị uốn theo sóng ngang, chụp ở một thời điểm cố định.
Dịch toạ độ đọc, không dịch màu: lấy màu ở chỗ cách một chút về bên phải hay bên trái. Độ dịch là một sóng sin theo uv.y chạy theo time, nên cả cảnh lượn như dưới nước hoặc trong nóng. Mọi hiệu ứng "bẻ cong" (nước, nhiệt, chấn động) là biến thể của mẹo này: tính lại toạ độ, rồi đọc ảnh.
Hiện một số thành màu để gỡ lỗi
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
out vec4 finalColor;
void main() {
// Muốn biết một số trong shader là bao nhiêu thì hiện nó thành màu: không có printf trên GPU.
// Ở đây: độ đục của ảnh thành màu xám. Vùng đen là trong suốt, vùng trắng là đục hẳn.
float a = texture(texture0, fragTexCoord).a;
finalColor = vec4(vec3(a), 1.0);
}
Chế độ 2. Trái: nhân vật. Phải: độ đục thành màu xám. Trắng là đục hẳn, đen là trong suốt; khung vuông đen là cả ảnh.
Khi viền không hiện, hay tan biến trông sai, bước đầu tiên là xem chính con số. Shader này cho thấy kênh alpha; nhìn là biết "pixel này có thật sự trong suốt không" và "khung ảnh có chừa lề không" (vùng đen quanh nhân vật chính là lề). Cùng cách đó cho mọi thứ: finalColor = vec4(vec3(x), 1.0) hiện x thành xám; vec4(uv, 0.0, 1.0) hiện toạ độ, như bài trước.
Trong njin
njin có sẵn những thứ này. Bảng ánh xạ, đã đối chiếu với header và mã nguồn:
| Mẫu ở bài này | Trong njin |
| Viền tối, sọc CRT, pixel hoá, làm mờ, nhuộm màu, nhiễu hạt... | njin::post_fx_set() với njin::post_fx: các trường vignette, scanlines và scanline_size, pixelate, blur, tint, saturation, grain... Không phải viết shader. Xem Hậu kỳ (post-processing) |
| Gộp nhiều hiệu ứng vào một lượt | Đã làm sẵn: các hiệu ứng chỉ cần pixel hiện tại gộp trong một shader, blur và bloom là lượt riêng (header njin_post.h) |
| Shader hậu kỳ của riêng bạn | njin::camera_set_post_shader(): vẽ cả thế giới qua shader đó, sau cùng trong chuỗi hiệu ứng có sẵn. UI trong phase_post_render không bị ảnh hưởng |
| Tan biến sprite | njin::sprite_dissolve() và njin::dissolve_fx: cùng ý với learn_shader_dissolve.fs ở bài này (ngưỡng nhiễu quét từ 0 đến 1, viền cháy ở mép), nhưng số ngẫu nhiên tính bằng hàm băm nên không cần ảnh nhiễu. Xem Particle và hiệu ứng |
| Nháy trắng sprite | njin::sprite_flash(). Shader của nó (flash_fs trong fx.cpp) làm đúng điều ở bài này: mix(c.rgb, flashColor.rgb, flashColor.a), giữ c.a |
| Shader của riêng bạn lên sprite hay vật | njin::shader_load(), njin::shader_set_f32(), njin::shader_set_vec2(), rồi njin::shader_begin() và njin::shader_end() bao quanh lệnh vẽ. Đặt uniform trước shader_begin |
| Sửa shader khi game chạy | njin::hot_reload_enable(). Shader lỗi biên dịch thì giữ bản cũ và ghi log, giống sân chơi. Nên bật ở bản debug |
Vì njin và sân chơi cùng dùng GLSL 330 và cùng tên do raylib quy định (fragTexCoord, texture0, colDiffuse), file shader không cần sửa. Điều khác duy nhất: các uniform mà sân chơi tự đưa vào (time, resolution, mouse) giờ bạn phải tự đặt bằng njin::shader_set_f32() và njin::shader_set_vec2(). Đã thử: nạp nguyên xi learn_shader_vignette.fs bằng njin::shader_load(), đặt mouse bằng njin::shader_set_vec2(), rồi bật bằng njin::camera_set_post_shader(): viền tối hiện ra ở bốn góc cảnh.
Lời khuyên thực tế
- Mỗi shader một việc, và ngắn. Shader ngắn dễ đọc, dễ gỡ lỗi, và chạy rẻ. Cần ba hiệu ứng thì gộp trong một shader nếu chúng chỉ cần pixel hiện tại (như bài tập 1), tách nếu cần đọc pixel bên cạnh.
- Ưu tiên mix, step, smoothstep, clamp hơn if. GPU chạy nhiều pixel cùng lúc theo nhóm; khi các pixel trong một nhóm rẽ sang hai nhánh khác nhau, GPU thường phải chạy cả hai nhánh. Thay vì if (x > 0.5) c = a; else c = b;, viết c = mix(b, a, step(0.5, x));. Bài tập 2 là một ví dụ (step làm công tắc).
- Chi phí tăng theo số pixel bị phủ và số lần đọc ảnh. Một shader lên toàn màn hình chạy cho mọi pixel; lên một sprite nhỏ chỉ cho các pixel của sprite. Mỗi lần texture() thêm vào là một lần đọc bộ nhớ cho từng pixel: bán kính blur, số điểm lấy mẫu là thứ nên cân nhắc đầu tiên.
- Mỗi núm vặn một uniform, đặt tên rõ. amount, radius, time. Đừng nhồi hai ý nghĩa vào một vec4. Uniform đổi mỗi frame phải được đặt lại mỗi frame.
- Giữ alpha khi chỉ đổi màu. Trả về vec4(rgb, c.a). Quên là phần trong suốt của sprite thành đục (hoặc đen).
- Coi chừng mép ảnh. Đọc ra ngoài 0 đến 1 thì raylib lặp ảnh; xem mục làm mờ ở trên về clamp và nửa pixel.
- Gỡ lỗi bằng cách hiện thành màu, như shader learn_shader_debug.fs.
- Thử trên card đồ họa yếu nếu có (card onboard). Card yếu lộ chi phí sớm nhất: một hiệu ứng chạy êm ở card rời có thể làm khựng ở card onboard, và bạn thấy nó trước khi người chơi thấy. Toàn bộ ảnh chụp trong hai bài này là từ một card onboard (Intel Iris Xe).
- Đừng tin vào một driver duy nhất. Thông báo lỗi và cách xử lý vài chỗ mơ hồ của GLSL khác nhau giữa các hãng (xem bài trước: thông báo lỗi ở đó là của Intel). Giữ shader gần với chuẩn: viết 1.0, không lạm dụng hành vi không xác định (như smoothstep với đối số ngược).
Tự kiểm tra
- Vì sao hiệu ứng toàn màn hình phải vẽ cả cảnh vào một ảnh ngoài màn hình trước, rồi mới vẽ ảnh đó qua shader?
- Vì sao "nháy trắng" dùng mix về trắng mà không dùng phép nhân màu?
- Trong shader viền, vì sao điều kiện là "pixel hiện tại trong suốt **và** có hàng xóm đục", chứ không chỉ "có hàng xóm đục"?
- learn_shader_crisp.fs và learn_shader_pixel.fs cùng làm tròn toạ độ. Khác nhau ở đâu, và dùng mỗi cái khi nào?
- clamp(p, 0.0, 1.0) vẫn để lại dải màu lạ ở mép khi làm mờ. Vì sao, và sửa thế nào?
Bài tập
- Viết một shader (chế độ 3) gồm vignette và sọc ngang, không nhuộm màu. Vì sao gộp lại là hợp lý?
- Làm cho nháy trắng tự chớp 4 lần mỗi giây theo time, không dùng if.
- Sửa learn_shader_dissolve.fs để nhân vật tan từ trên xuống: đầu tan trước, chân tan sau.
Đáp án
Tự kiểm tra.
- Khi vẽ một vật, shader chỉ thấy dữ liệu của vật đó. Vẽ cảnh vào ảnh trước thì texture0 là cả cảnh, shader đọc được màu bất kỳ điểm nào, kể cả điểm bên cạnh (cần cho làm mờ, và cho mọi hiệu ứng lên "cả khung hình").
- Màu nhân có các kênh trong khoảng 0 đến 1, nên phép nhân chỉ giữ hoặc làm tối màu gốc, không thể làm một màu cam thành trắng. mix(c.rgb, vec3(1.0), t) kéo màu về trắng.
- Nếu chỉ kiểm tra hàng xóm đục, cả các pixel bên trong nhân vật cũng có hàng xóm đục và bị tô viền. Điều kiện "chính nó trong suốt" giới hạn viền ở ngoài mép.
- Cả hai làm tròn toạ độ về tâm ô. crisp dùng ô bằng một pixel gốc để giữ ảnh sắc nét khi bị lọc mượt hoặc phóng to; pixelate dùng ô lớn hơn để cố ý làm thô ảnh. Dùng crisp để chữa nhoè, pixelate để tạo hiệu ứng.
- Đọc đúng vào 0.0 hay 1.0 với bộ lọc mượt và chế độ lặp thì bộ lọc vẫn pha điểm mép với điểm ở mép bên kia. Sửa: chừa nửa pixel, clamp(p, texel * 0.5, 1.0 - texel * 0.5).
Bài tập 1: vignette và sọc trong một lượt.
#version 330
in vec2 fragTexCoord;
uniform sampler2D texture0;
uniform vec2 resolution;
out vec4 finalColor;
void main() {
vec3 c = texture(texture0, fragTexCoord).rgb;
// Vignette
float d = distance(fragTexCoord, vec2(0.5));
float light = 1.0 - smoothstep(0.30, 0.80, d);
// Sọc ngang
float stripe = 0.85 + 0.15 * sin(fragTexCoord.y * resolution.y * 3.14159);
// Cả hai nhân vào cùng một pixel trong MỘT lượt vẽ: không cần hai render texture liên tiếp.
finalColor = vec4(c * light * stripe, 1.0);
}
Cả hai chỉ cần pixel hiện tại, nên nhân chung vào màu trong một shader. Một lượt vẽ toàn màn hình thay vì hai. Chạy chế độ 3: viền tối ở bốn góc và sọc ngang mảnh trên toàn cảnh.
Bài tập 2: tự chớp.
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
uniform float time;
out vec4 finalColor;
void main() {
vec4 c = texture(texture0, fragTexCoord) * fragColor;
// fract(time * 4.0) đi từ 0 đến 1 bốn lần mỗi giây; step(0.5, x) là 0 khi x < 0.5 và 1 từ 0.5 trở đi.
// Kết quả là một tín hiệu 0, 1, 0, 1... bốn nhịp mỗi giây, không cần if.
float on = step(0.5, fract(time * 4.0));
finalColor = vec4(mix(c.rgb, vec3(1.0), on), c.a);
}
fract(time * 4.0) chạy từ 0 đến 1 bốn lần mỗi giây; step(0.5, ...) biến nó thành tín hiệu 0 rồi 1 xen kẽ. Chụp hai khung ở hai thời điểm khác nhau, pixel giữa thân nhân vật lúc là cam (240, 150, 50), lúc là trắng (255, 255, 255).
Bài tập 3: tan từ trên xuống.
#version 330
in vec2 fragTexCoord;
in vec4 fragColor;
uniform sampler2D texture0;
uniform vec2 mouse;
out vec4 finalColor;
void main() {
vec4 c = texture(texture0, fragTexCoord) * fragColor;
// Thay số ngẫu nhiên bằng vị trí dọc: pixel càng thấp càng có n lớn, nên tan sau cùng.
// fragTexCoord.y = 0 ở trên cùng, = 1 ở dưới cùng.
float n = fragTexCoord.y;
float t = mouse.x * 1.2 - 0.1;
if (n < t) discard;
float edge = 1.0 - smoothstep(0.0, 0.08, n - t);
finalColor = vec4(mix(c.rgb, vec3(1.0, 0.6, 0.1), edge), c.a);
}
Số n không còn ngẫu nhiên mà là fragTexCoord.y: 0 ở đầu, 1 ở chân. Ngưỡng t tăng thì pixel có n nhỏ (phía trên) biến mất trước. Chạy chế độ 2 với mouse.x = 0.7: chỉ còn phần chân, với mép cam sáng phía trên phần còn lại.
Bước tiếp theo
Bài 13: Các pattern của game : các mẫu thiết kế trong lập trình game (vòng lặp, trạng thái, sự kiện, ECS) và chúng xuất hiện trong njin thế nào.
1.18.0
