Công cụ debug: njin_inspector

njin_inspector là một chương trình riêng, chạy cạnh game. Nó kết nối vào game qua 127.0.0.1 và hiện mọi thứ cần để dò lỗi trong cửa sổ của nó. Game không vẽ thêm gì: muốn xem thì nhìn sang cửa sổ inspector, không thì cứ chơi bình thường.

Bảng	Có gì
Performance	FPS, biểu đồ thời gian của 600 frame gần nhất (min, max), số entity. Dừng, chạy từng frame, tua nhanh hoặc chậm
Entities	Mọi entity kèm tên và danh sách component, lọc theo tên, id hoặc component
World	Bản đồ thu nhỏ: khung collider (xanh lá là vật cản, vàng là trigger, xám là đang tắt), vùng tilemap (đỏ là vật cản), khung camera của game (xanh dương). Kéo để di chuyển, cuộn để phóng to, bấm để chọn entity
Inspector	Component của entity đang chọn, kèm giá trị. Sửa trực tiếp vị trí, góc, tỉ lệ; bật tắt collider, trigger, sprite; hủy entity
Watches	Giá trị game tự đặt bằng njin::debug_watch(), cập nhật trực tiếp
Log	Log của game, lọc theo mức và chữ

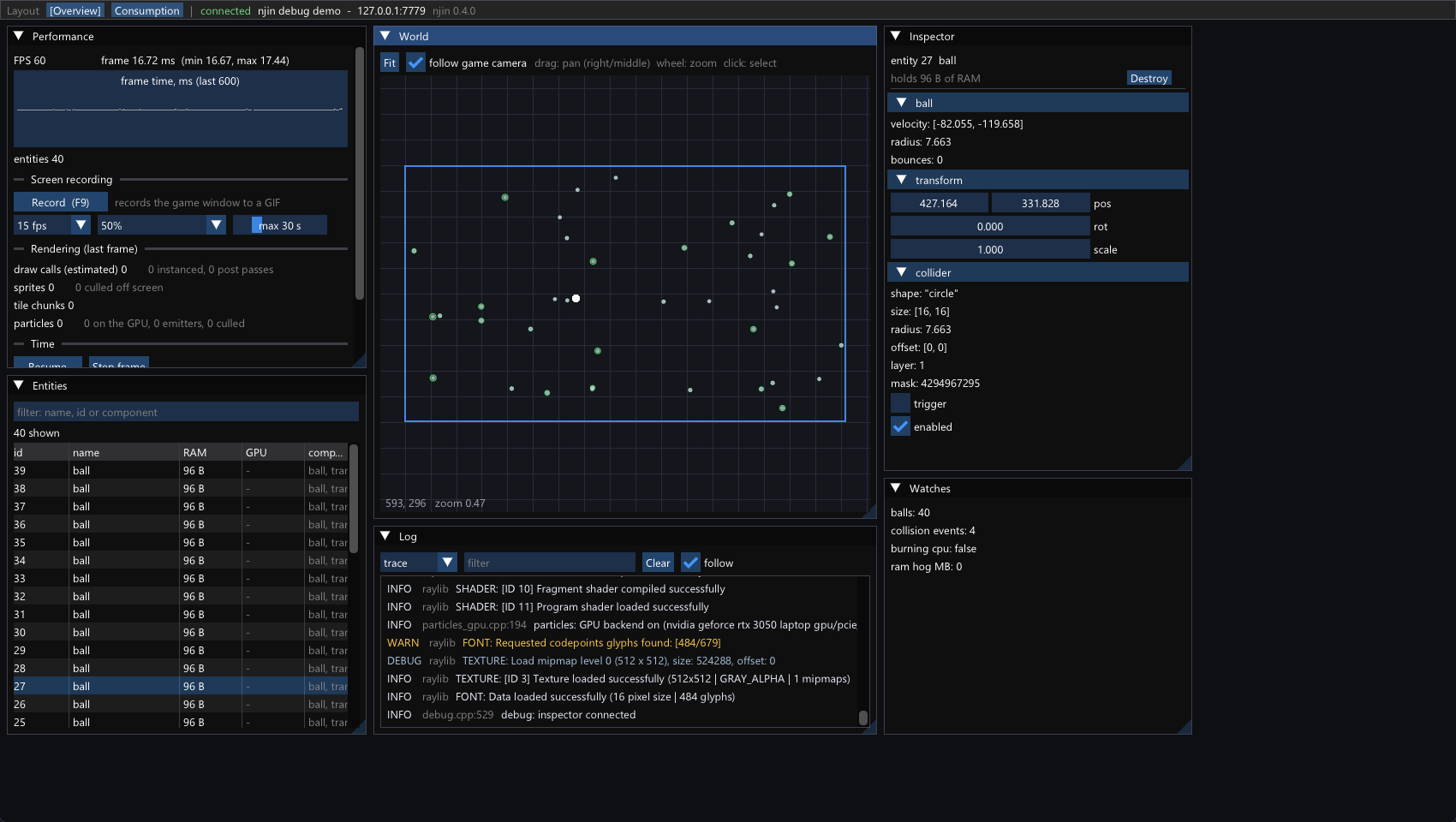

njin_inspector nối với njin_debug_demo, bố cục Overview. Đang chọn entity 27: thấy component ball, transform, collider và giá trị của chúng. Bảng Performance có mục Screen recording

Dùng

1. Trong game, mở cổng debug (thường chỉ ở bản debug):

#include <njin.h>

namespace {
struct health {
  njin::i32 hp = 3;
  njin::i32 max = 3;
};
struct enemy_ai {
  const char *state = "idle";
};

entt::entity player = entt::null;

void startup(njin::context &ctx) {
  // Component của game: đăng ký để inspector hiện giá trị, không chỉ tên.
  njin::debug_component<health>(ctx, "health", [](const health &h) {
    return njin::json_value::make_object().set("hp", h.hp).set("max", h.max);
  });
  njin::debug_component<enemy_ai>(ctx, "enemy_ai", [](const enemy_ai &a) {
    return njin::json_value::make_object().set("state", a.state);
  });
}

void update(njin::context &ctx) {
  entt::registry &reg = njin::world(ctx);
  if (!reg.valid(player))
    return;
  // Giá trị theo dõi trực tiếp, hiện trong bảng "Watches" của inspector.
  njin::debug_watch(ctx, "player.pos", reg.get<njin::transform>(player).pos);
  njin::debug_watch(ctx, "enemies", (njin::i32)reg.view<enemy_ai>().size());
}

void setup(njin::context &ctx) {
  njin::ecs_register(ctx, njin::phase_startup, startup);
  njin::ecs_register(ctx, njin::phase_update, update);
}
} // namespace

int main() {
  njin::context *ctx = njin::create({.title = "Game", .width = 1280, .height = 720, .target_fps = 60});
  njin::mod_register(*ctx, {.name = "game", .setup = setup});
#ifndef NDEBUG
  // Chỉ bản debug mới mở cổng cho njin_inspector.
  njin::debug_server_start(*ctx);
#endif
  njin::run(*ctx);
  njin::destroy(ctx);
}

1. Chạy game và build\bin\njin_inspector.exe, theo thứ tự nào cũng được. Inspector tự kết nối khi game mở cổng, và tự nối lại khi game khởi động lại.

Log đi sang inspector khi nó đang kết nối. Lúc đó console của game không in log nữa; mọi dòng, kể cả các dòng lúc mở cửa sổ và nạp GL, nằm ở bảng Log của inspector. Chưa có inspector (hoặc nó đã tắt) thì game vẫn log ra console như thường. Các dòng ra trước khi inspector nối vào được giữ lại (tối đa 2000) và gửi ngay khi nối. Game tự mở cổng bằng njin::debug_server_start(), như ở trên; tắt cổng (bản phát hành) thì log luôn ra stderr.

Cổng mặc định là 7779. Dùng cổng khác: debug_server_start(*ctx, {.port = 7800}) trong game và njin_inspector --port 7800.

Cỡ cửa sổ. Hai bố cục phủ kín cửa sổ ở mọi cỡ: vị trí và kích thước các bảng là tỉ lệ của vùng dưới thanh menu, nên kéo cửa sổ to hay nhỏ thì các bảng co giãn theo và giữ nguyên chỗ, kể cả bảng bạn đã kéo đi chỗ khác. Màn hình nhỏ hơn 1700 x 960 thì cửa sổ mở nhỏ lại cho vừa. njin_inspector --size 1280x720 mở cửa sổ đúng cỡ đó (tối thiểu 640 x 400). Cửa sổ rất nhỏ thì bảng nào không đủ chỗ sẽ cuộn được.

Inspector nhớ vị trí và kích thước các bảng trong njin_inspector.ini ở thư mục chạy nó. njin_inspector --layout consumption mở thẳng bố cục Consumption (mặc định là Overview).

Component của game

Inspector liệt kê mọi component của một entity, kể cả component của game, theo tên kiểu C++. Component của engine (transform, collider, sprite, animator...) còn hiện cả giá trị. Component của game muốn hiện giá trị thì đăng ký bằng njin::debug_component(): hàm nhận component và trả về njin::json_value (xem JSON và lưu game).

Chưa đăng ký thì inspector ghi "no view" dưới tên component.

Gizmo: tự vẽ để debug

Các hàm gizmo_* (njin_gizmo.h) vẽ đường, mũi tên, khung, hình cầu, trục tọa độ, điểm và nhãn chữ lên trên cùng của thế giới, cả 2D lẫn 3D (Đồ họa 3D). Gọi được ở mọi phase, không cần đứng trong lúc vẽ; duration giữ lại một vết thay vì chỉ hiện đúng frame gọi.

njin::gizmo_circle(ctx, enemy_pos, aggro_radius, njin::colors::red);
njin::gizmo_arrow(ctx, player_pos, player_pos + velocity * 0.2f, njin::colors::yellow);
njin::gizmo_line3d(ctx, muzzle, hit_point, njin::colors::yellow, 1.0f); // giữ 1 giây

gizmos_set_visible() bật tắt tất cả, cho một phím debug hoặc để im lặng trong bản phát hành. Khi inspector đang nối, gizmo cũng hiện trong ô World của nó, kể cả gizmo 3D khi game đang vẽ 3D.

Tiêu thụ: CPU, RAM, GPU

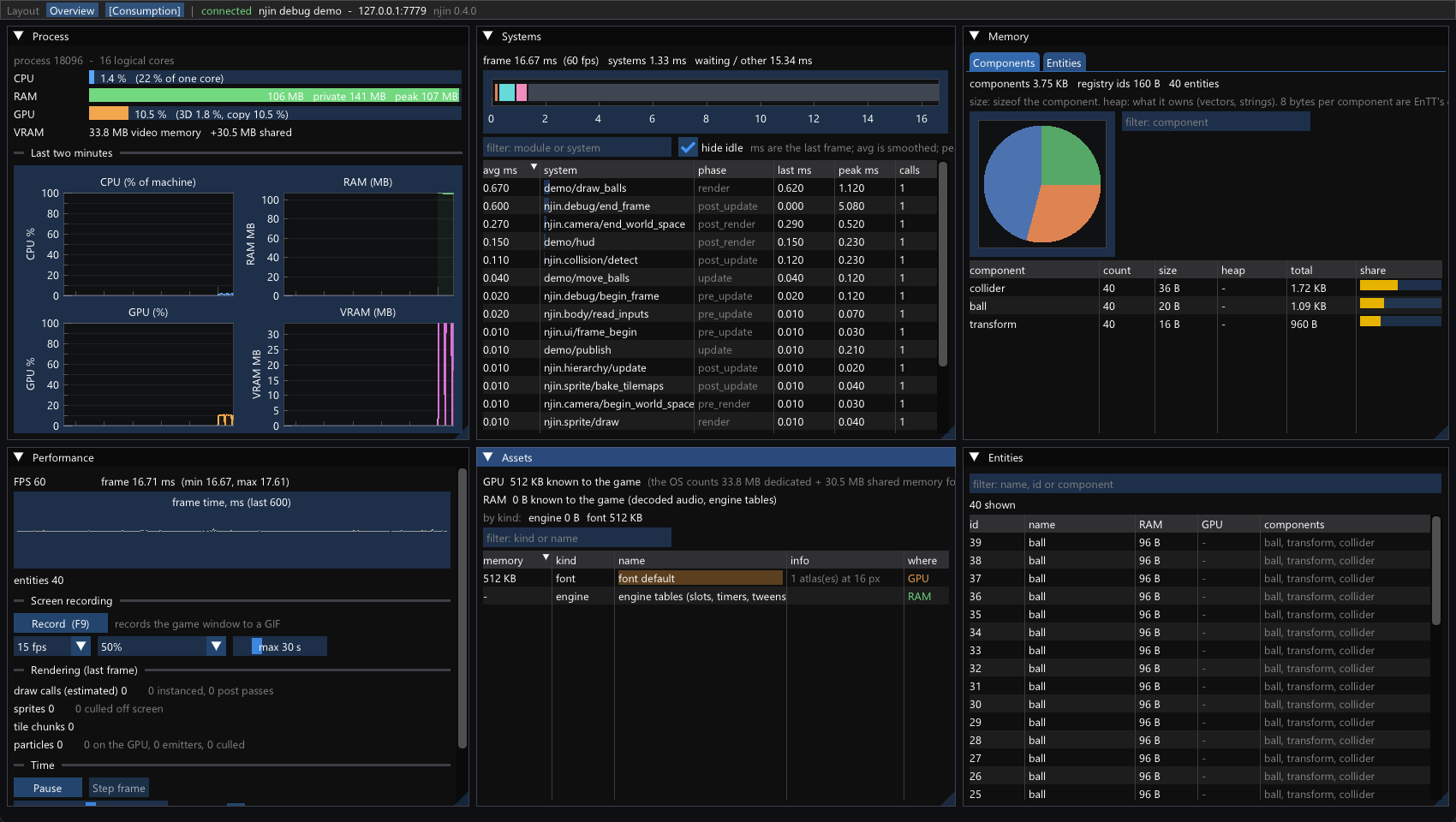

Bố cục Consumption: Process (CPU, RAM, GPU của tiến trình), Systems (thời gian từng system), Memory, Assets và Entities

Nút Consumption trên thanh trên cùng đổi sang bố cục các cửa sổ đo tiêu thụ (nút Overview đổi về). Có hai nguồn số liệu, và biết chúng khác nhau thế nào là điều quan trọng:

• Hệ điều hành báo về tiến trình game (cửa sổ Process): CPU, RAM, GPU thật. Inspector tự đọc bằng số hiệu tiến trình (game chỉ gửi pid), nên game không tốn gì để được đo.
• Chính game báo về dữ liệu của nó (các cửa sổ còn lại): thời gian từng system, kích thước từng component và entity, từng tài nguyên. Số này chi tiết hơn nhưng chỉ là phần game biết.

Cửa sổ	Có gì
Process	CPU (% cả máy và % một lõi), RAM (đang dùng, riêng, đỉnh), GPU (% của engine bận nhất, 3D, copy), VRAM (chuyên dụng và dùng chung). Đồ thị hai phút gần nhất
Systems	Thanh phân bổ frame theo phase (phần còn lại là chờ vsync và trình chiếu). Bảng từng system: ms trung bình, frame vừa rồi, đỉnh, số lần gọi; lọc, sắp xếp
Memory	Từng loại component: số lượng, sizeof, heap nó giữ, tổng, biểu đồ tròn. Tab Entities: bộ nhớ và GPU của từng entity, sắp xếp được, bấm để chọn
Assets	Từng texture, render target, font, shader, sound, music, kèm dung lượng và nằm ở GPU hay RAM. Cộng thêm ảnh chunk tilemap, buffer post-processing, màn hình ảo
Entities	Thêm hai cột RAM và GPU. Cửa sổ Inspector ghi entity đang chọn giữ bao nhiêu

Cửa sổ Performance còn có mục Rendering (last frame): số sprite vẽ và số bị cắt vì nằm ngoài camera, số chunk tilemap, số hạt (và bao nhiêu trên GPU), số lệnh instanced, số pass hậu kỳ, và số lệnh vẽ ước tính (xem Cắt bỏ ngoài màn hình và số lệnh vẽ).

Cách đọc các con số:

• CPU % lấy từ thời gian CPU của tiến trình. 100 % là cả máy; "% một lõi" cho biết một luồng bận cỡ nào (game một luồng chạy hết một lõi trên máy 16 lõi chỉ là 6 % cả máy).
• GPU và VRAM đọc từ bộ đếm hiệu năng của Windows (GPU Engine, GPU Process Memory), giống Task Manager, nên dùng được với card của mọi hãng (Windows 10 1709 trở lên). Card tích hợp dùng bộ nhớ hệ thống, nên VRAM chuyên dụng là 0 và số thật nằm ở "dùng chung". Trên Linux và macOS, cửa sổ Process chưa có GPU (Linux có CPU và RAM); dùng cửa sổ Assets.
• Component: tính sizeof + heap + 8 byte chỉ mục của EnTT. Component của game phải đăng ký bằng njin::debug_component() mới có kích thước (và giá trị); chưa đăng ký thì hiện ?. Heap (vector, chuỗi) của component engine như tilemap, particle_emitter, level_object đã được ước tính; của component game thì chỉ tính phần sizeof.
• Một entity chỉ tốn CPU thông qua các system chạy trên nó, nên CPU được chia theo system, không theo entity. Xem system nào tốn, rồi xem nó chạy trên component nào. GPU của entity chỉ có với tilemap (ảnh chunk đã bake); sprite dùng chung texture nên texture được tính ở cửa sổ Assets.
• Ước tính GPU của Assets không gồm bộ nhớ của driver, swap chain và context, nên nhỏ hơn số VRAM hệ điều hành báo.

Tên system lấy từ tham số thứ ba của ecs_register() hoặc sys_desc::name; không đặt thì hiện module/#số. Đo thời gian chỉ chạy khi có inspector kết nối (hai lần đọc đồng hồ mỗi system), và ngừng ngay khi inspector đóng.

Game thử inspector: njin_debug_demo (xem Game mẫu và đóng gói). Mỗi phím của nó cố ý tốn một thứ: thêm bóng (entity, va chạm), H đốt 3 ms CPU trong một system, M giữ 64 MB RAM, G tạo một render texture 32 MB trên GPU. Bấm rồi xem con số nhảy.

Điều khiển thời gian

Nút	Việc làm
Pause / Resume	Dừng game, như njin::time_set_paused()
Step frame	Khi đang dừng: chạy đúng một frame dài bằng một nhịp cố định (1/60 giây), rồi dừng lại. Vật lý trong phase_fixed_update tiến đúng một bước
time scale	Tua chậm hoặc nhanh, như njin::time_set_scale()

Lệnh từ inspector được áp dụng ở đầu frame, trước mọi system của game, nên một frame không bao giờ chạy nửa dừng nửa không.

Quay màn hình

Bảng Performance có mục Screen recording: bấm Record (hoặc F9 ở bất kỳ chỗ nào trong inspector, trừ khi đang gõ vào ô văn bản) để quay cửa sổ game thành một file GIF, bấm lại để dừng. Game không phải làm gì thêm ngoài njin::debug_server_start().

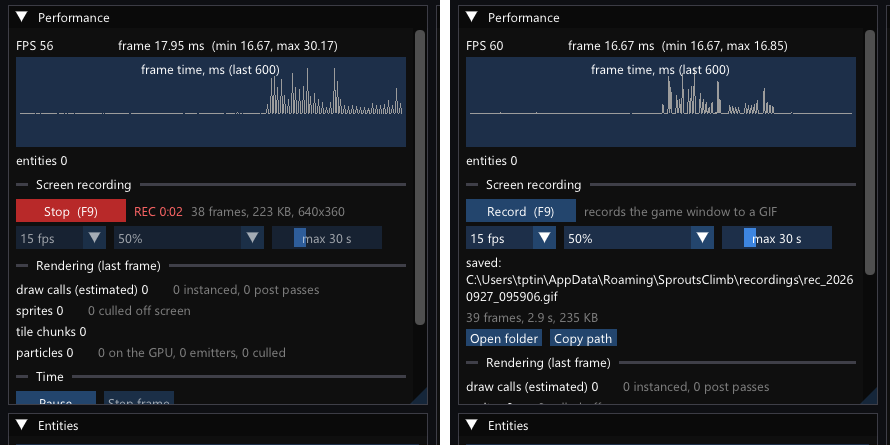

Mục Screen recording của njin_inspector, nối với njin_platformer. Trái: đang quay (REC 0:02, 38 khung, 223 KB, 640x360). Phải: đã dừng, hiện đường dẫn file với nút Open folder và Copy path

Việc quay diễn ra trong game, không phải trong inspector: cứ mỗi 1/fps giây, sau khi frame đã vẽ xong (có cả UI, hiệu ứng hậu kỳ), game đọc ảnh từ card đồ họa, thu nhỏ rồi nối vào file GIF. Vì đọc từ chính game chứ không chụp màn hình hệ điều hành, cửa sổ khác che lên game không lọt vào file (đã thử). File nằm trong thư mục lưu của game, recordings/rec_<ngày>_<giờ>.gif (cùng chỗ với screenshots/ của njin::screenshot(); xem njin::save_path()); inspector hiện đường dẫn, và Open folder mở thư mục đó.

Lựa chọn	Giá trị	Ghi chú
Tốc độ	10, 15, 20, 30 khung/giây	Mặc định 15
Cỡ	100%, 75%, 50%, 33% cửa sổ	Mặc định 50%. Thu nhỏ bằng cách lấy trung bình các pixel
Giới hạn	5 đến 120 giây	Hết giờ thì tự dừng. Mặc định 30

Các lựa chọn áp dụng cho lần quay kế tiếp. Quay dừng khi: bấm Stop hay F9, hết giới hạn, inspector đóng hoặc mất kết nối (game hoàn tất file rồi mới thôi, nên vẫn xem được), hoặc game thoát. Nếu cửa sổ game bị đổi cỡ khi đang quay, mỗi khung được co về cỡ lúc bắt đầu (đổi cả tỉ lệ thì hình bị méo).

Vài điều về file:

• Mỗi khung có bảng 256 màu riêng, chọn theo màu thật của khung đó và không pha màu (dither). Pixel art với ít hơn 256 màu ra đúng màu (tới độ chính xác 5 bit mỗi kênh, sai số tối đa 7 trên 255); ảnh chuyển sắc mượt thì có thể thấy sọc màu.
• Khung giống hệt khung trước không được ghi lại: khung trước chỉ được giữ lâu hơn. Màn hình đứng yên (menu, game đang dừng) cho file rất nhỏ.
• Thời lượng mỗi khung là thời gian thật giữa hai lần chụp, nên GIF chạy đúng bằng thời gian đã quay, kể cả khi game giật. Trình xem GIF làm tròn thời gian mỗi khung theo 1/100 giây.
• Thử với njin_platformer (menu chính, 640x360, 15 khung/giây, 3 giây): 41 khung, 248 KB.

Chi phí: khung nào được chụp thì game tốn thêm ở đúng frame đó: đọc từ GPU rồi thu nhỏ và nén GIF ngay trên luồng của game (đo riêng bước nén, khung 480x270, ảnh nhiều màu: khoảng 4 ms). Biểu đồ frame time của inspector có gai theo nhịp quay, và game chậm đi thấy được nếu frame vốn đã sát 16,7 ms. Muốn nhẹ hơn thì hạ tốc độ hoặc cỡ.

Chi phí và an toàn

• Chỉ nghe trên 127.0.0.1: máy khác không kết nối được. Vẫn nên chỉ bật trong bản debug (#ifndef NDEBUG), vì inspector sửa và hủy được entity.
• Không có inspector nào kết nối thì mỗi frame chỉ tốn một lần hỏi socket.
• Khi có inspector: số liệu frame gửi mỗi frame, danh sách entity, entity đang chọn và watches gửi theo debug_server_desc::snapshot_hz (mặc định 10 lần/giây), tối đa max_entities entity (mặc định 4000; inspector báo khi danh sách bị cắt).
• Không bao giờ làm game đứng: socket không chặn, và nếu inspector đọc chậm thì dữ liệu mới bị bỏ thay vì dồn lại (thanh trạng thái của inspector báo số tin bị bỏ).
• Component của game được nhận ra theo tên kiểu mà trình biên dịch sinh, nên tên có thể hơi khác nhau giữa MSVC, GCC và Clang.

Bên trong

Game và inspector nói chuyện bằng từng dòng JSON qua TCP. Phía game là module lõi njin.debug (runtime/modules/debug.cpp); phía inspector là src/tools/inspector, dùng Dear ImGui qua rlImGui. Hai bên kiểm tra số phiên bản giao thức khi kết nối (hiện là 4): lệch thì inspector báo cần build lại một trong hai. Việc quay màn hình đi qua lệnh rec (inspector gửi tốc độ, cỡ và giới hạn) và tin rec (game báo trạng thái, số khung, dung lượng và đường dẫn file); phần chụp và ghi GIF là runtime/modules/debug_record.cpp và runtime/njin_gif.cpp.

Tắt việc build inspector (và tải ImGui) bằng -DNJIN_BUILD_INSPECTOR=OFF khi cấu hình CMake.
