UI editor: dựng menu bằng kéo thả

njin_ui_editor là công cụ dựng giao diện theo kiểu Godot: kéo node vào cây, kéo để sắp xếp, xem ngay kết quả. Nó lưu một file .ui.json; game nạp file đó bằng njin::ui_layout_load() rồi vẽ bằng njin::ui_draw_layout(), không phải gõ từng dòng njin::ui_button().

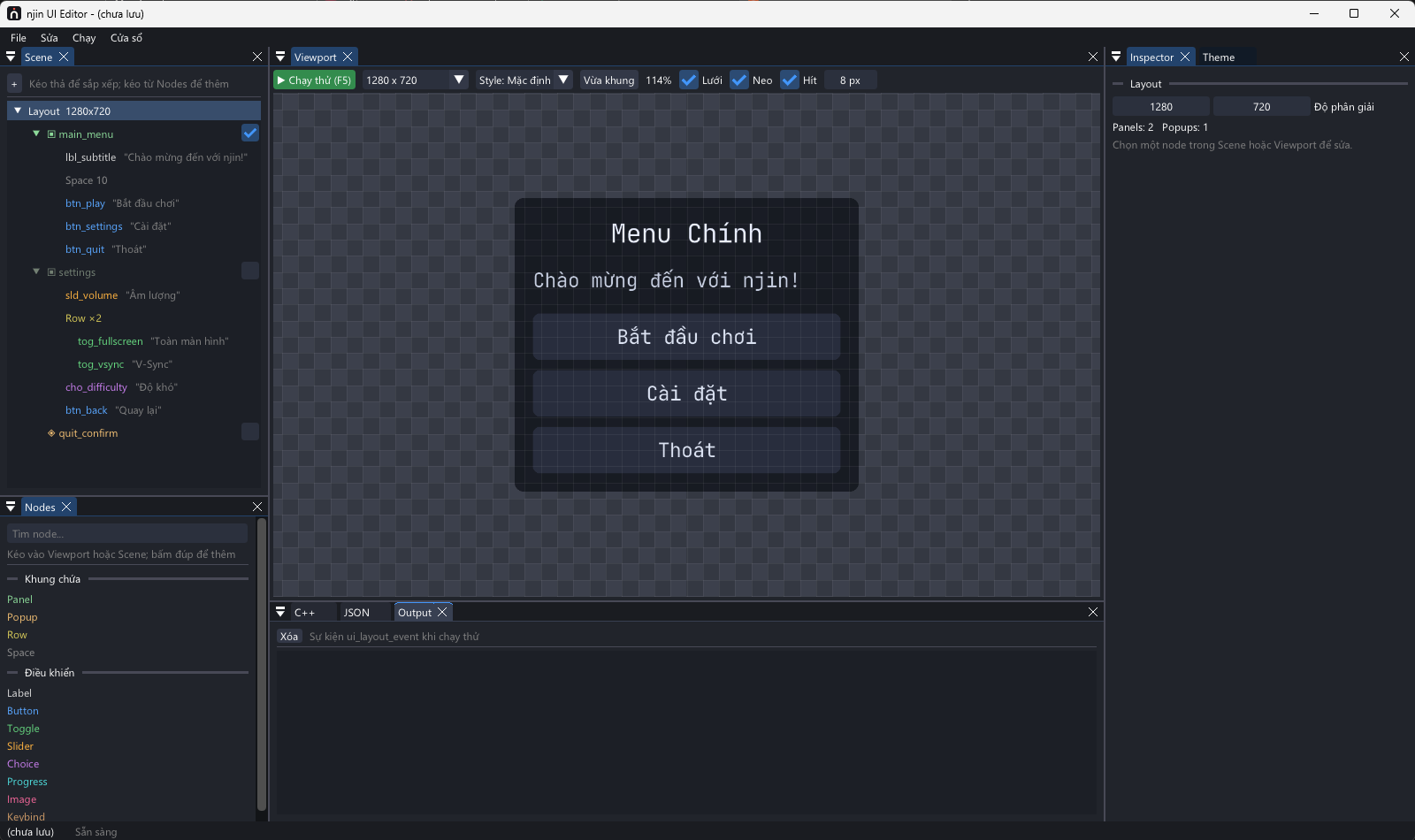

njin_ui_editor: cây Scene và bảng Nodes bên trái, Viewport ở giữa, Inspector bên phải. Viewport được vẽ bằng chính code UI của engine

Editor chỉ cần cho những menu có nhiều widget hoặc hay đổi. Một menu ba nút vẫn viết thẳng bằng UI: menu, nút, thanh trượt nhanh hơn.

Chạy editor

cmake --build build --target njin_ui_editor --parallel
build\bin\njin_ui_editor.exe [duong_dan_file.ui.json]

Editor không có trong bản game: nó là công cụ của người làm game, như njin_inspector.

Các cửa sổ

Các cửa sổ ghép (dock) được: kéo tab để đổi chỗ, tách hoặc xếp chồng. Cửa sổ > Bố cục mặc định đặt lại về dạng ban đầu. Bố cục được nhớ trong njin_ui_editor.ini.

Cửa sổ	Làm gì
Scene	Cây Layout > Panel > Widget và các Popup
Nodes	Danh sách loại node để kéo ra
Viewport	Xem layout như trong game; chọn, kéo, thả
Inspector	Thuộc tính của node đang chọn
Theme	Style riêng của layout
C++, JSON, Output	Code mẫu, nội dung file, sự kiện khi chạy thử

Scene

Mỗi dòng là một node. Kéo một dòng thả lên dòng khác: thả vào nửa trên thì chèn trước, nửa dưới thì chèn sau, thả vào panel thì thành widget cuối của panel đó. Widget có thể chuyển sang panel khác. Chuột phải để thêm node con, đổi loại widget, nhân đôi, đổi thứ tự, xóa. Ô tick bên phải là visible của panel hoặc open của popup. Widget sau một Row được thụt vào: đó là các cột của hàng.

Nodes

Panel, Popup, Row, Space và các điều khiển (Label, Button, Toggle, Slider, Choice, Progress, Circle, Image, Keybind). Kéo vào Viewport hoặc Scene để tạo, hoặc bấm đúp để thêm vào node đang chọn.

Viewport

Ảnh trong Viewport không phải hình vẽ giả: editor chạy đúng code của njin::ui_begin(), njin::ui_button()... và vẽ bằng raylib vào một texture, nên phông, màu, bo góc và kích thước khớp với game.

Thao tác	Kết quả
Bấm	Chọn panel hoặc widget
Kéo panel	Đổi offset. Hít lưới; giữ Alt để tạm tắt
Kéo mép trái hoặc phải của panel	Đổi width
Kéo một widget	Đổi thứ tự, hoặc sang panel khác. Vạch xanh là chỗ sẽ thả
Thả node từ Nodes vào panel	Chèn widget tại vạch xanh
Thả node từ Nodes ra chỗ trống	Tạo panel mới ở đó
Chuột phải	Menu thêm node, nhân đôi, xóa
Chuột giữa hoặc chuột phải kéo	Di chuyển khung nhìn
Cuộn	Phóng to, thu nhỏ
Mũi tên (panel đang chọn)	Dịch 1 px, giữ Shift thì 10 px

Điểm xanh lá là anchor trên màn hình, điểm xanh lam là pivot của panel.

Inspector và Theme

Inspector có bảng 3x3 chọn nhanh cặp anchor và pivot (như preset neo của Godot), rồi offset chỉnh thêm. Muốn neo và tâm khác nhau thì mở mục "Neo & tâm riêng".

Theme quyết định style của file:

• Tắt custom_style (mặc định): file không lưu style, game tự gọi njin::ui_style_set(). Viewport xem trước bằng style Mặc định hoặc Pixel, chọn ở thanh công cụ.
• Bật: file lưu cỡ chữ, khoảng cách, bo góc và các màu, và áp chúng khi vẽ.

Chạy thử

F5 chạy một bản sao của layout: bấm nút, kéo slider, đổi công tắc trong Viewport; mũi tên, Enter và Space cũng dùng được khi Viewport đang được chọn. Mỗi sự kiện hiện ở Output, đúng như game sẽ nhận. Dừng lại thì layout trở về như trước lúc chạy thử.

Phím tắt

Phím	Việc
Ctrl+N, Ctrl+O, Ctrl+S, Ctrl+Shift+S	Mới, mở, lưu, lưu thành
Ctrl+Z, Ctrl+Y	Hoàn tác, làm lại. Một lần kéo hoặc sửa chữ là một bước
F5	Chạy thử, dừng
Del, Ctrl+D	Xóa, nhân đôi node (khi Scene hoặc Viewport đang được chọn)
Ctrl+A, Ctrl+Up, Ctrl+Down	Thêm node con, đổi thứ tự (trong Scene)
F	Vừa khung (trong Viewport)

Dùng file trong game

#include <njin.h>
#include <string_view>

namespace {
njin::ui_layout menu;
bool in_game = false;

void startup(njin::context &ctx) {
  // File do njin_ui_editor lưu. Nạp lỗi thì game vẫn chạy, chỉ không có menu.
  njin::ui_layout_load(ctx, "assets/ui/menu.ui.json", menu);
}

void draw_menu(njin::context &ctx) {
  if (in_game)
    return;
  // Vẽ mọi panel đang `visible` và mọi popup đang `open` của file.
  njin::ui_draw_layout(ctx, menu, [&](const njin::ui_layout_event &ev) {
    // widget_id là const char*: so bằng string_view, không bằng ==.
    const std::string_view id = ev.widget_id;
    if (ev.kind == njin::ui_layout_event::button_clicked) {
      if (id == "btn_play")
        in_game = true;
      else if (id == "btn_settings")
        njin::ui_layout_set_bool(menu, "tog_fullscreen", false);
      else if (id == "btn_quit")
        njin::quit(ctx);
    }
  });
  // Đọc giá trị widget bất kỳ lúc nào, không cần callback.
  const njin::f32 volume = njin::ui_layout_get_float(menu, "sld_volume", 0.8f);
  (void)volume;
}

void setup(njin::context &ctx) {
  njin::ecs_register(ctx, njin::phase_startup, startup);
  njin::ecs_register(ctx, njin::phase_post_render, draw_menu);
}
} // namespace

njin::mod_desc ui_layout_module() { return {.name = "ui_layout", .setup = setup}; }

njin::ui_layout_load() nạp file vào một njin::ui_layout. njin::ui_draw_layout() gọi trong phase_post_render vẽ mọi panel có visible và mọi popup có open; njin::ui_draw_panel() vẽ một panel theo id. Callback nhận njin::ui_layout_event: button_clicked khi bấm nút, value_changed khi đổi toggle, slider hoặc choice, popup_dismissed khi đóng popup.

Không cần callback thì đọc trạng thái bất kỳ lúc nào theo id của widget: njin::ui_layout_is_clicked(), njin::ui_layout_get_bool(), njin::ui_layout_get_float(), njin::ui_layout_get_int(), njin::ui_layout_get_text() và các hàm set tương ứng. Mở hoặc ẩn menu bằng cách đặt visible của panel (njin::ui_layout::find_panel()) hoặc open của popup (njin::ui_layout::find_popup()).

Editor còn sinh code C++ gọi trực tiếp njin::ui_begin(), njin::ui_button()... (tab C++), dùng được khi không muốn giữ file JSON. Cùng chức năng có sẵn trong game qua njin::ui_layout_generate_cpp() và njin::ui_panel_generate_cpp().

Những điều cần biết

• ev.widget_id là const char *. ev.widget_id == "btn_play" chỉ so hai con trỏ và luôn sai: đổi sang std::string_view như ví dụ trên.
• Layout có custom_style sẽ gọi njin::ui_style_set() khi vẽ và không trả lại style cũ. Game dùng lẫn style riêng của layout và style của mình thì đặt lại style sau khi vẽ.
• Widget image chỉ lưu đường dẫn; njin::ui_layout_load() không nạp ảnh. Game phải tự gán texture của widget đó (njin::ui_layout::find_widget()) thì ảnh mới hiện.
• Widget circle (njin::ui_progress_circle()) chỉnh được đường kính, độ dày, góc bắt đầu, chiều chạy, đầu bo tròn, màu và chữ giữa vòng ngay trong Inspector. Bỏ chọn "màu riêng" thì vòng lấy màu từ style của game.
• Widget keybind được vẽ như một dòng chữ; việc gán phím game tự làm bằng njin::ui_keybind().
• Chiều cao panel do nội dung quyết định, không lưu trong file.
• Phần cây và toàn bộ layout chỉ chứa panel và popup. Không có node lồng nhau ngoài Row.

Định dạng file

{
  "version": 1,
  "design_resolution": [1280.0, 720.0],
  "panels": [
    {
      "id": "main_menu", "title": "Menu chính",
      "anchor": [0.5, 0.5], "pivot": [0.5, 0.5], "offset": [0.0, 0.0],
      "width": 340.0, "visible": true,
      "widgets": [
        { "type": "label", "id": "lbl_1", "text": "Chào mừng!" },
        { "type": "button", "id": "btn_play", "label": "Chơi" },
        { "type": "slider", "id": "sld_volume", "label": "Âm lượng",
          "value": 0.8, "min": 0.0, "max": 1.0, "step": 0.05, "percent": true },
        { "type": "row", "columns": 2 },
        { "type": "toggle", "id": "tog_a", "label": "A", "value": false },
        { "type": "toggle", "id": "tog_b", "label": "B", "value": true }
      ]
    }
  ],
  "popups": [
    { "id": "quit", "title": "Thoát?", "message": "Chưa lưu sẽ mất.",
      "buttons": ["Ở lại", "Thoát"], "cancel_button": 0 }
  ]
}

Loại widget: label, space, button, toggle, slider, choice, progress, circle, image, row, keybind. Trường không có trong file lấy giá trị mặc định. Thêm khối "style" khi bật custom_style.

design_resolution chỉ là khung mà editor dùng để xem: game vẽ theo cỡ màn hình thật, và anchor với offset quyết định vị trí panel trên đó.
